Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

Theodolit – Hildebrand

Herstellerkennzeichnung

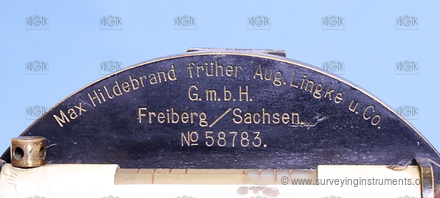

  • Max Hildebrand fruher Aug. Lingke u. Co. G.m.b.H. Freiberg/Sachsen

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0237
  • Eigentümer: České vysoké učení technické v Praze - Stavební fakulta
  • Hersteller: Hildebrand
  • Gemacht: 01.01.1895
  • Länge: 160 mm
  • Breite: 131 mm
  • Höhe: 217 mm
  • Gewicht: 2000 g
  • S/N: 58783

  • Strichkreuz:
  • NK_047
  • Art des Fernrohrs: Fernrohrlagenwechsel beidseitig
  • Stativbefestigung: Dreifuss mit doppelter Stativschraube
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: ° ' "
  • die Möglichkeit, die Überhöhung zu bestimmen: Ja
  • Art des Entfernungsmessers: optisch
  • Bauart des Entfenungsmessers: integriert
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Ja
  • Länge des Fernrohrs bei eingezogenem Okular: 133 mm
  • Länge des Fernrohrs bei ausgezogenem Okular: 151 mm
  • Objektivdurchmesser: 20 mm
  • kürzeste Zielweite: 1250 mm
  • Fernrohrvergrößerung: 20
  • Bauart des optischen Lotes: nichts
  • Bussole: keine
  • Durchmesser des Horizontalkreises: 90 mm
  • Ablesevorrichtung Horizontalkreis: Ablesemikroskop
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
  • Einstellen einer Anfangerichtung: repetitions
  • Vertikalkreis: Ja
  • Vertikalkreissegment: Nein
  • Durchmesser des Vertikalkreises: 84 mm

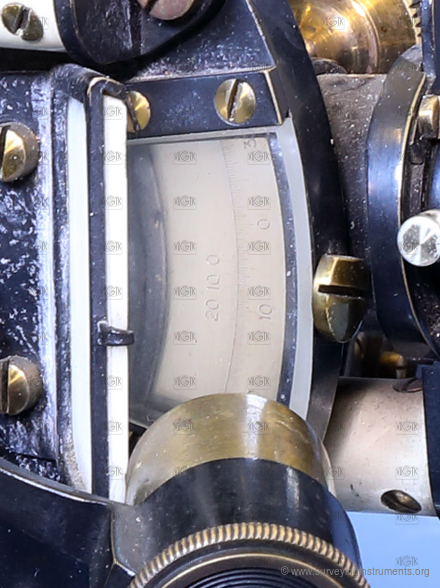

  • Ablesevorrichtung Vertikalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Vertikalkreis: 1
  • kleinste Teilungsintervall des Vertikalkreises: 1'
  • Kreuzlibelle: Nein
  • Länge der Kreuzlibelle in Querrichtung: 50 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 10 mm
  • Nivellierlibelle: Nein
  • Setzlibelle: Ja
  • Länge der Setzlibelle: 52 mm
  • Blasenlänge der Setzlibelle: 15 mm
  • Höhenindexlibelle: Ja
  • Länge der Höhenindexlibelle: 60 mm
  • Blasenlänge der Höhenindexlibelle: 15 mm
  • Empfindlichkeit der Setzlibelle oder Nivellierlibelle: 30 "
  • Empfindlichkeit der Alhidadenlibelle: 50 "
  • Empfindlichkeit der Höhenindexlibelle: 20 "
  • Einsatzgebiet: gemeinsames
