Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

teodolit – Hildebrand

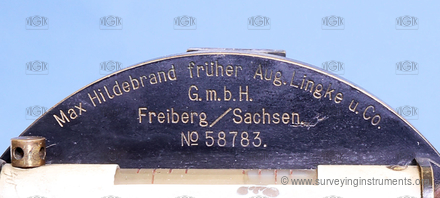

Název výrobce uvedený na přístroji
  • Max Hildebrand frueher Aug. Lingke u. Co. G.m.b.H. Freiberg/Sachsen

Konstrukční zajímavosti
  • univerzální přístroj malých rozměrů
  • sázecí libela na klopné ose, nivelační reverzní libela na dalekohledu

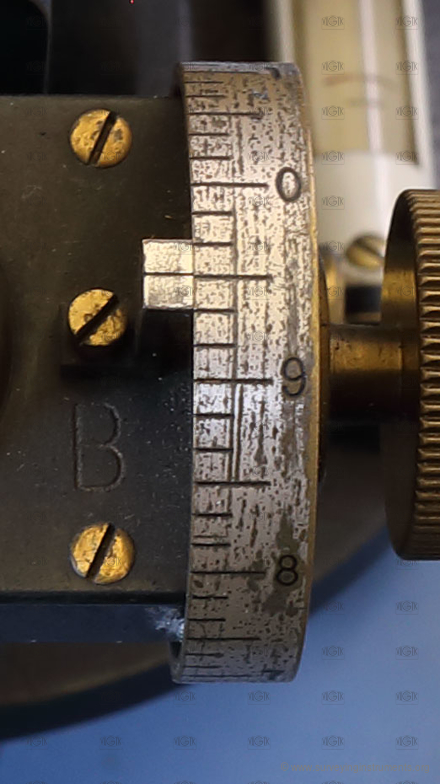

  • čtení vodorovného kruhu 2 mikroskopy s bubínkovým mikrometrem

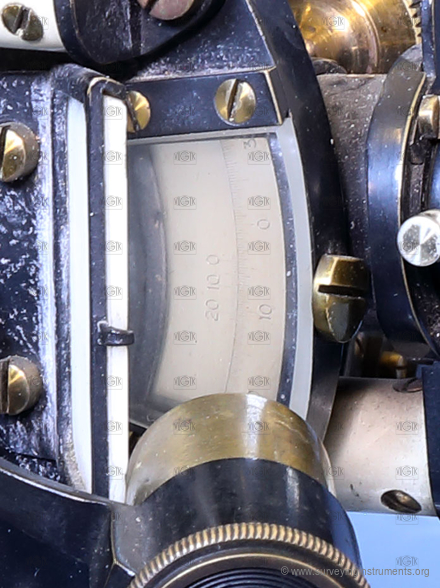

  • čtení svislého kruhu 1 vernierem

Informace o používání přístroje
  • ČVUT, f. stavební, katedra nižší geodézie, nyní k. speciální geodézie, stará inv. č. 440, 1718
  • tzv. Malý Hildebrand, obchodně velmi úspěšný

Informace o stavu přístroje
  • zachovalý, zatuhlý, asi chybí magnetický usměrňovač

  • VÚGTK: S0237
  • Vlastník: České vysoké učení technické v Praze - Stavební fakulta
  • Výrobce: Hildebrand
  • Vyrobeno: 01.01.1895
  • Délka: 160 mm
  • Šířka: 131 mm
  • Výška: 217 mm
  • Hmotnost: 2000 g
  • S/N: 58783

  • ryskový kříž:
  • NK_047
  • typ dalekohledu: prokladný oběma konci
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 133 mm
  • délka dalekohledu s vysunutým okulárem: 151 mm
  • průměr objektivu: 20 mm
  • minimální vzdálenost zaostření dalekohledu: 1250 mm
  • zvětšení dalekohledu: 20
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 90 mm
  • hlavní odečítací pomůcka vodorovného kruhu: čtecí mikroskop
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 84 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 50 mm
  • délka bubliny (křížové) libely kolmé na záměru: 10 mm
  • nivelační libela: ne
  • sázecí libela: ano
  • délka sázecí libely: 52 mm
  • délka bubliny sázecí libely: 15 mm
  • indexová libela: ano
  • délka indexové libely: 60 mm
  • délka bubliny indexové libely: 15 mm
  • citlivost sázecí / nivelační libely: 30 "
  • citlivost alhidádové libely (plate level): 50 "
  • citlivost indexové libely: 20 "
  • určeno pro práce: běžné
