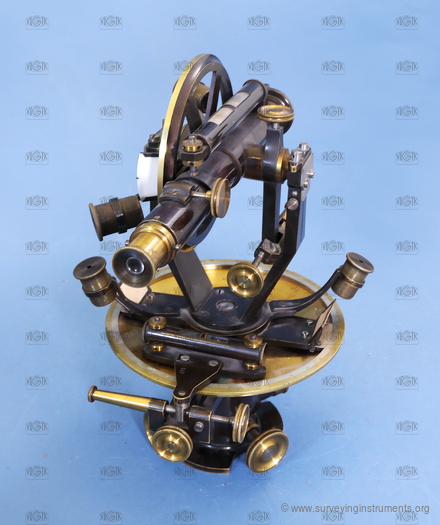

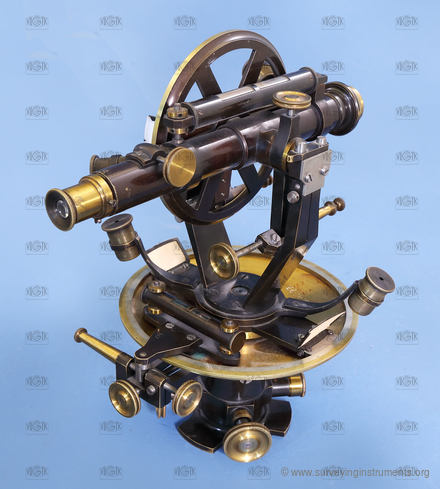

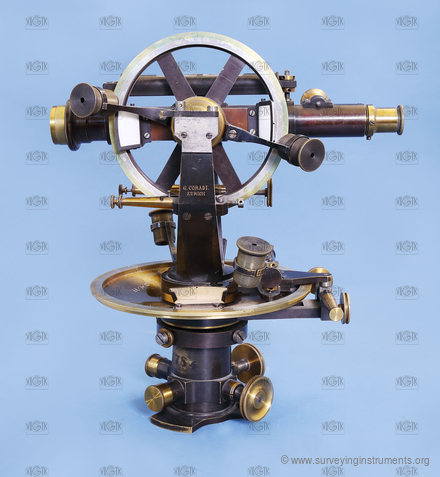

Theodolit – G. CORADI. ZURICH

Herstellerkennzeichnung
  • G. CORADI. ZURICH

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0238
  • Eigentümer: České vysoké učení technické v Praze - Stavební fakulta
  • Hersteller: G. CORADI. ZURICH
  • Gemacht: 01.01.1885
  • Länge: 234 mm
  • Breite: 151 mm
  • Höhe: 259 mm
  • Gewicht: 3570 g
  • S/N:

  • Strichkreuz:
  • NK_004
  • Art des Fernrohrs: Fernrohrlagenwechsel einseitig
  • Stativbefestigung: speziell
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: ° ' "
  • die Möglichkeit, die Überhöhung zu bestimmen: Ja
  • Art des Entfernungsmessers: optisch
  • Bauart des Entfenungsmessers: integriert
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Ja
  • Länge des Fernrohrs bei eingezogenem Okular: 231 mm
  • Länge des Fernrohrs bei ausgezogenem Okular: 254 mm
  • Objektivdurchmesser: 19 mm
  • kürzeste Zielweite: 2750 mm
  • Fernrohrvergrößerung: 16.7
  • Bussole: keine
  • Durchmesser des Horizontalkreises: 154 mm

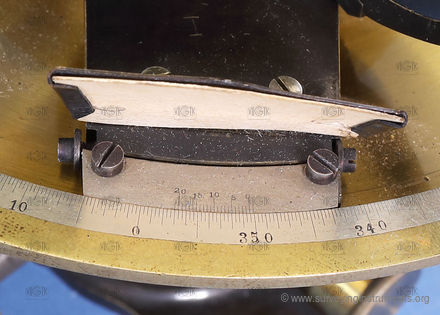

  • Ablesevorrichtung Horizontalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
  • kleinste Teilungsintervall des Horizontalkreises: 1'
  • Einstellen einer Anfangerichtung: nichts
  • Vertikalkreis: Ja
  • Vertikalkreissegment: Nein
  • Durchmesser des Vertikalkreises: 110 mm

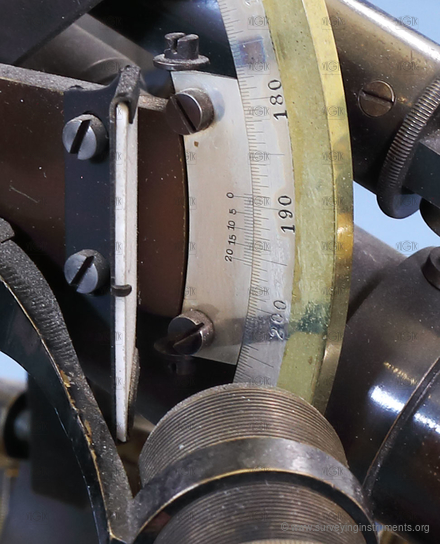

  • Ablesevorrichtung Vertikalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Vertikalkreis: 2
  • kleinste Teilungsintervall des Vertikalkreises: 1'
  • Kreuzlibelle: Nein
  • Länge der Kreuzlibelle in Querrichtung: 72 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 13 mm
  • Nivellierlibelle: Ja
  • Länge der Nivellierlibelle: 103 mm
  • Blasenlänge der Nivellierlibelle: 25 mm
  • Setzlibelle: Nein
  • Höhenindexlibelle: Nein
  • Empfindlichkeit der Setzlibelle oder Nivellierlibelle: 15 "
  • Einsatzgebiet: gemeinsames
