teodolit – G. CORADI. ZURICH

Název výrobce uvedený na přístroji
  • G. CORADI. ZURICH

Konstrukční zajímavosti
  • alhidádový čep demontovatelný ze spodní části s dvojicí protitlačných vodorovných šroubů
  • upevnění na stativ středovým šroubem

Informace o používání přístroje
  • vysokoškolská výuka
  • na alhidádě barvou napsáno E. J. N 77

Informace o stavu přístroje
  • úplný, zatuhlý
  • citlivost alhidádové libely nelze určit

  • VÚGTK: S0238
  • Vlastník: České vysoké učení technické v Praze - Stavební fakulta
  • Výrobce: G. CORADI. ZURICH
  • Vyrobeno: 01.01.1885
  • Délka: 234 mm
  • Šířka: 151 mm
  • Výška: 259 mm
  • Hmotnost: 3570 g
  • S/N:

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: speciální
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 231 mm
  • délka dalekohledu s vysunutým okulárem: 254 mm
  • průměr objektivu: 19 mm
  • minimální vzdálenost zaostření dalekohledu: 2750 mm
  • zvětšení dalekohledu: 16.7
  • buzola: není
  • průměr vodorovného kruhu: 154 mm

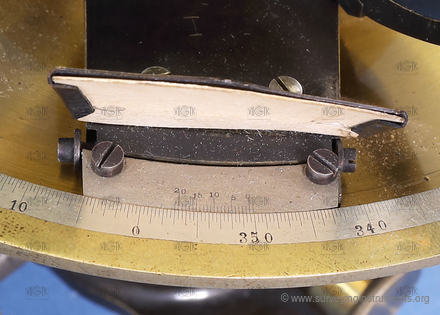

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 110 mm

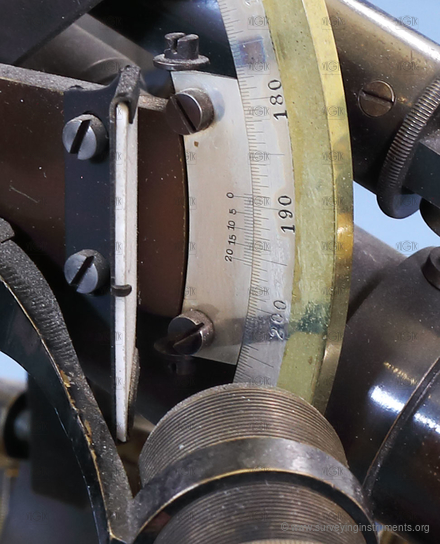

  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 72 mm
  • délka bubliny (křížové) libely kolmé na záměru: 13 mm
  • nivelační libela: ano
  • délka nivelační libely: 103 mm
  • délka bubliny nivelační libely: 25 mm
  • sázecí libela: ne
  • indexová libela: ne
  • citlivost sázecí / nivelační libely: 15 "
  • určeno pro práce: běžné
