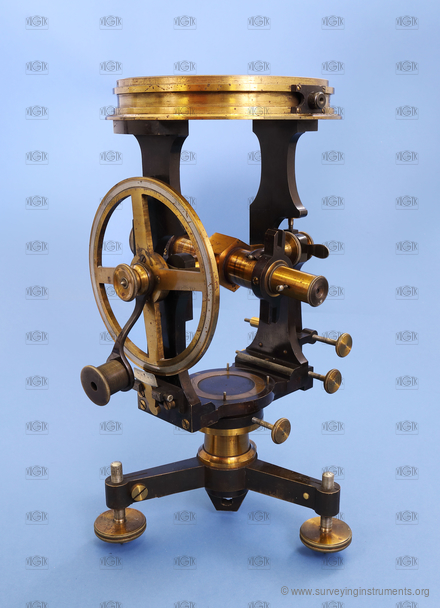

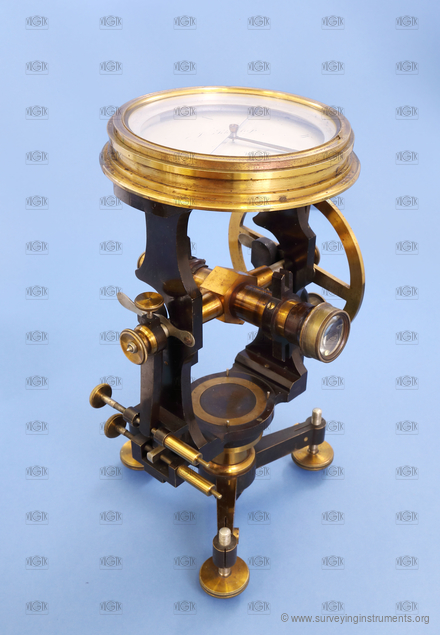

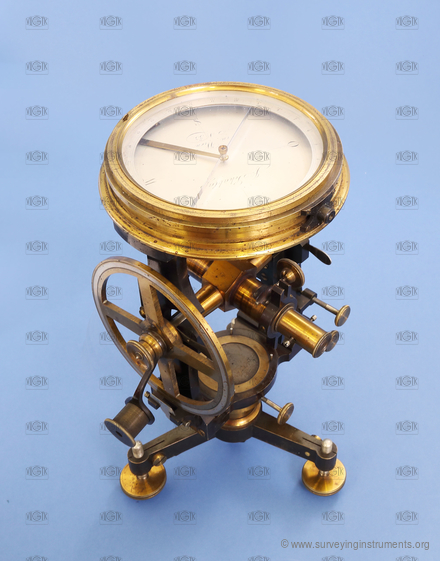

Theodolit – Schablass
Beschreibung

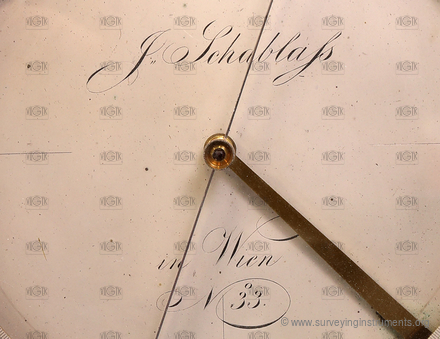

Herstellerkennzeichnung
J. Schablaß in Wien
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0254
Eigentümer:
Hornicko-geologická fakulta, VŠB-TUO
Hersteller:
Schablass
Gemacht:
01.01.1850
Länge:
200
mm
Breite:
185
mm
Höhe:
321
mm
Gewicht:
5290
g
S/N:
33
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel beidseitig
Stativbefestigung:
speziell
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
Stundenteilung
die Möglichkeit, die Überhöhung zu bestimmen:
Nein
Bauart des Entfenungsmessers:
N/A
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
168
mm
Länge des Fernrohrs bei ausgezogenem Okular:
192
mm
Objektivdurchmesser:
28
mm
kürzeste Zielweite:
1500
mm
Bauart des optischen Lotes:
nichts

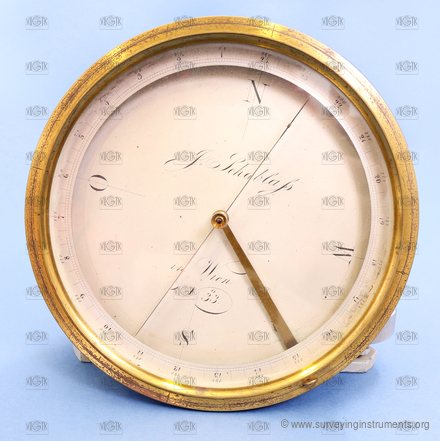

Bussole:
aufsetzbar
Bauart der Bussole:
Vollkreis
Bussolendurchmesser:
125
mm
kleinste Teilungsintervall der Bussole:
2 min (30')
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
125
mm

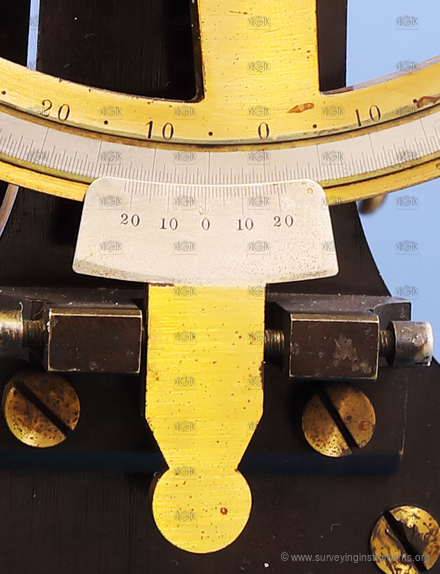

Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Nein
Nivellierlibelle:
Nein
Setzlibelle:
Nein
Höhenindexlibelle:
Nein
Einsatzgebiet:
grob
