Theodolit

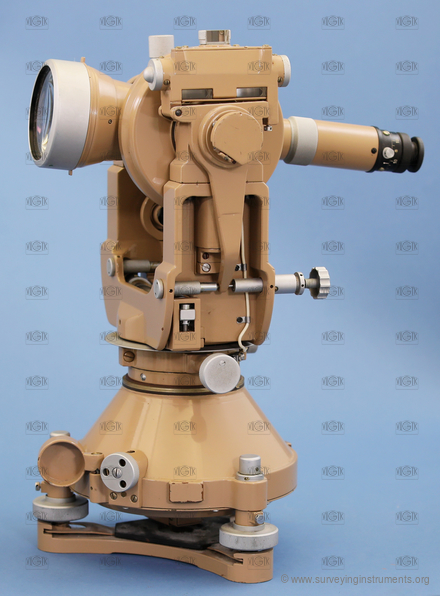

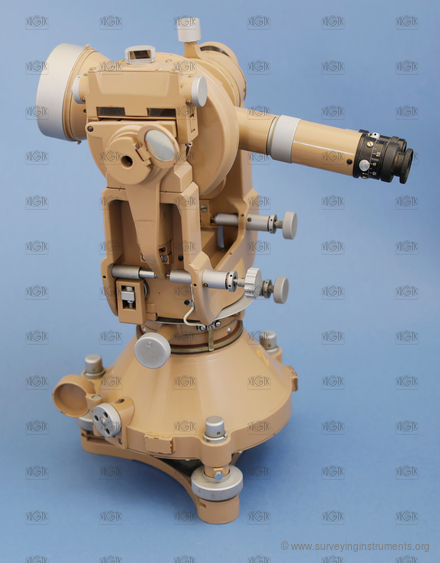

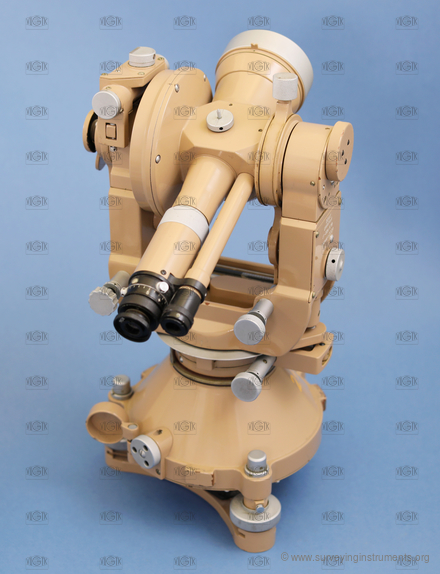

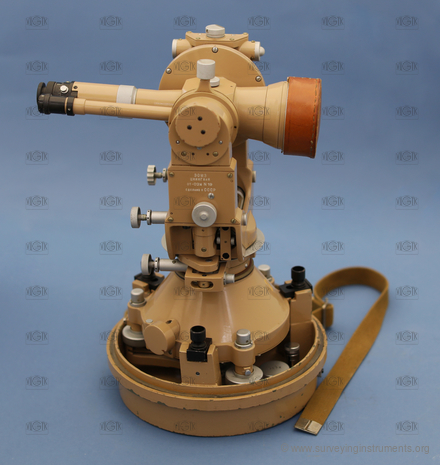

OT-02M
Hersteller
CNIIGAiK
OT-02M
×
×
×
×
×
Vorherige
Nächste
OT-02M
Beschreibung
Herstellerkennzeichnung
CNIIGAiK
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0030
Eigentümer:
unpublished
Hersteller:
CNIIGAiK
Gemacht:
01.01.1960
Länge:
190
mm
Breite:
265
mm
Höhe:
350
mm
Gewicht:
11610
g
S/N:
N19
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel einseitig
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei eingezogenem Okular:
267
mm
Objektivdurchmesser:
70
mm
kürzeste Zielweite:
5000
mm
Fernrohrvergrößerung:
30
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
135
mm
Ablesevorrichtung Horizontalkreis:
Koinzidenzmikrometer
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
1"
Einstellen einer Anfangerichtung:
Trieb
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
90
mm
Ablesevorrichtung Vertikalkreis:
Koinzidenzmikrometer
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1"
Kreuzlibelle:
Nein
Blasenlänge der Kreuzlibelle in Querrichtung:
40
mm
Nivellierlibelle:
Nein
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Empfindlichkeit der Alhidadenlibelle:
6
"
Empfindlichkeit der Höhenindexlibelle:
10
"
Einsatzgebiet:
sehr genau
