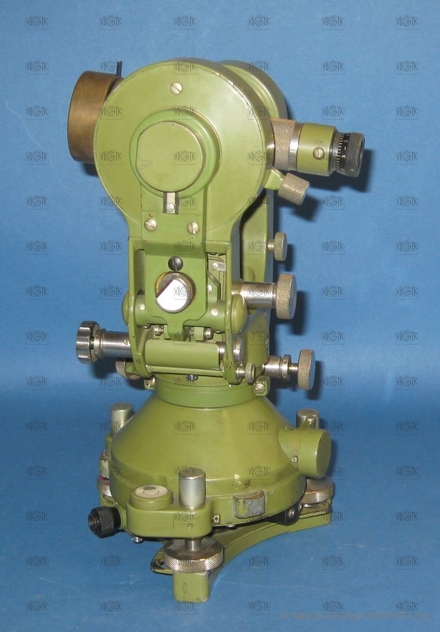

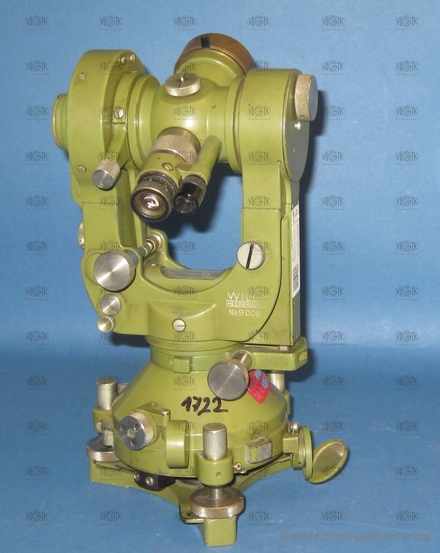

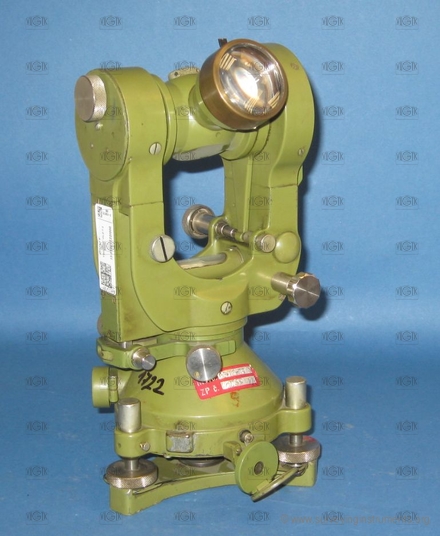

T2

Herstellerkennzeichnung

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0285
  • Eigentümer: České vysoké učení technické v Praze - Stavební fakulta
  • Hersteller: Wild Heerburgg
  • Gemacht: 01.01.1960
  • Länge: 162 mm
  • Breite: 160 mm
  • Höhe: 273 mm
  • Gewicht: 4440 g
  • S/N: 9008

  • Strichkreuz:
  • NK_006
  • Art des Fernrohrs: Fernrohrlagenwechsel beidseitig
  • Stativbefestigung: Tellerstativ mit Federunterlage
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: Neugrad
  • die Möglichkeit, die Überhöhung zu bestimmen: Ja
  • Art des Entfernungsmessers: optisch
  • Bauart des Entfenungsmessers: integriert
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Nein
  • Länge des Fernrohrs bei ausgezogenem Okular: 148 mm
  • Objektivdurchmesser: 37 mm
  • kürzeste Zielweite: 2000 mm
  • Bauart des optischen Lotes: in Dreifuss
  • Bussole: keine
  • Durchmesser des Horizontalkreises: 80 mm
  • Ablesevorrichtung Horizontalkreis: Koinzidenzmikrometer
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 1
  • kleinste Teilungsintervall des Horizontalkreises: 0,1
  • Einstellen einer Anfangerichtung: Trieb
  • Vertikalkreis: Ja
  • Durchmesser des Vertikalkreises: 73 mm
  • Ablesevorrichtung Vertikalkreis: Koinzidenzmikrometer
  • Anzahl der Ablesevorrichtungen am Vertikalkreis: 1
  • kleinste Teilungsintervall des Vertikalkreises: 0,1
  • Kreuzlibelle: Nein
  • Länge der Kreuzlibelle in Querrichtung: 38 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 21 mm
  • Nivellierlibelle: Nein
  • Setzlibelle: Nein
  • Höhenindexlibelle: Ja
  • Länge der Höhenindexlibelle: 30 mm
  • Blasenlänge der Höhenindexlibelle: 16 mm
  • Einsatzgebiet: genau
