Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

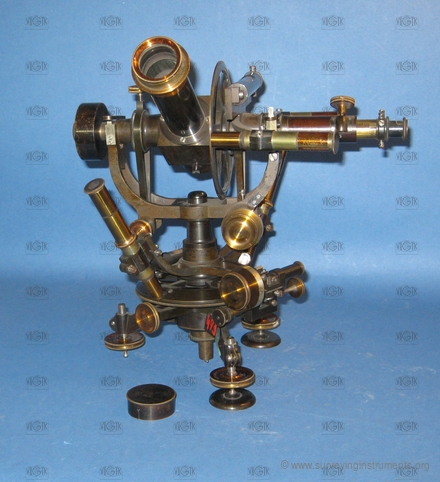

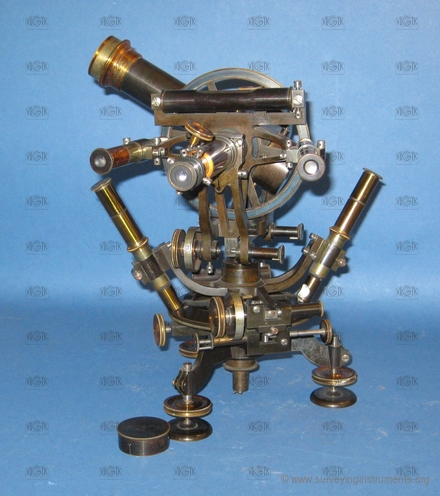

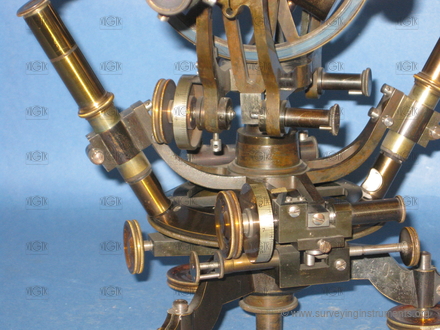

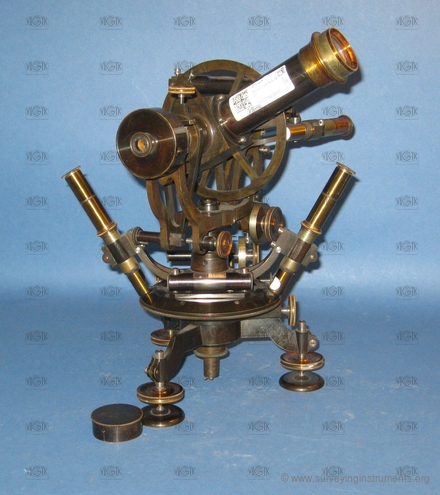

Theodolit – Heyde
Herstellerkennzeichnung
- VÚGTK: S0297
- Eigentümer: České vysoké učení technické v Praze - Stavební fakulta
- Hersteller: Heyde
- Gemacht: 01.01.1900
- Länge: 271 mm
- Breite: 220 mm
- Höhe: 247 mm
- Gewicht: 3445 g
- S/N: neuvedeno
- Strichkreuz:
-
- Art des Fernrohrs: spezial
- Stativbefestigung: Dreifuss mit doppelter Stativschraube
- Art der Klemme: Limbusklemmschraube
- Kompensator: Nein
- Einheit: ° ' "
- die Möglichkeit, die Überhöhung zu bestimmen: Nein
- Gesichtsfeld des Fernrohrs: umgekehrt
- variable Fernrohrlänge: Ja
- Länge des Fernrohrs bei ausgezogenem Okular: 293 mm
- Objektivdurchmesser: 27 mm
- Bauart des optischen Lotes: nichts
- Bussole: keine
- Durchmesser des Horizontalkreises: 108 mm
- Ablesevorrichtung Horizontalkreis: Schraubenmikroskop
- Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
- kleinste Teilungsintervall des Horizontalkreises: 5´/ 3“
- Einstellen einer Anfangerichtung: nichts
- Vertikalkreis: Ja
- Durchmesser des Vertikalkreises: 103 mm
- Ablesevorrichtung Vertikalkreis: Noniusmikroskop
- Anzahl der Ablesevorrichtungen am Vertikalkreis: 2
- Kreuzlibelle: Nein
- Länge der Kreuzlibelle in Längsrichtung: 35 mm
- Blasenlänge der Kreuzlibelle in Längsrichtung: 11 mm
- Nivellierlibelle: Nein
- Setzlibelle: Nein
- Höhenindexlibelle: Ja
- Länge der Höhenindexlibelle: 60 mm
- Blasenlänge der Höhenindexlibelle: 20 mm
- Einsatzgebiet: genau
