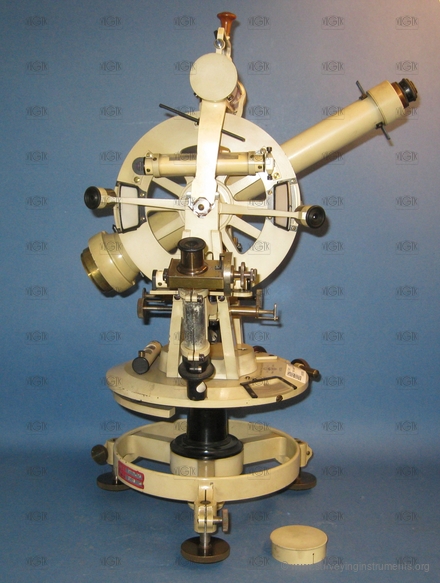

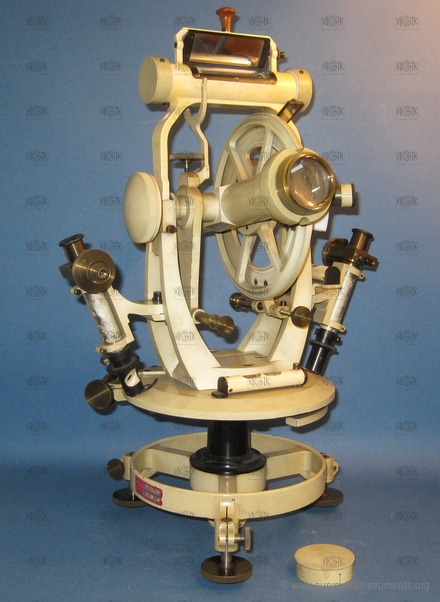

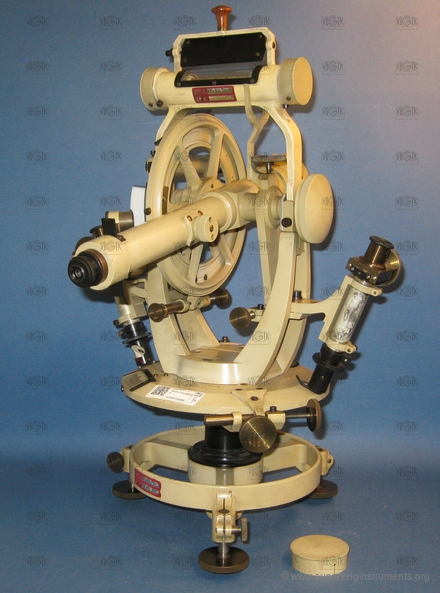

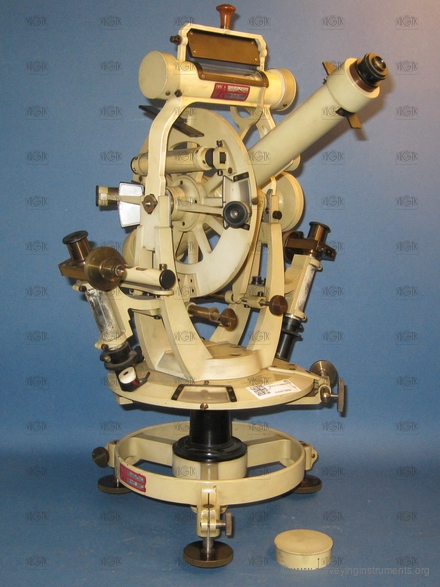

Theodolit – Hildebrand
Beschreibung
Herstellerkennzeichnung
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0313
Eigentümer:
České vysoké učení technické v Praze - Stavební fakulta
Hersteller:
Hildebrand
Gemacht:
01.01.1930
Länge:
344
mm
Breite:
312
mm
Höhe:
293
mm
Gewicht:
9712
g
S/N:
112285
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
umsetzbar
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Nein
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei ausgezogenem Okular:
344
mm
Objektivdurchmesser:
36
mm
kürzeste Zielweite:
2000
mm
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
194
mm
Ablesevorrichtung Horizontalkreis:
Schraubenmikroskop
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Ja
Durchmesser des Vertikalkreises:
170
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
55
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
21
mm
Länge der Kreuzlibelle in Querrichtung:
55
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
21
mm
Nivellierlibelle:
Nein
Setzlibelle:
Ja
Länge der Setzlibelle:
120
mm
Blasenlänge der Setzlibelle:
24
mm
Höhenindexlibelle:
Ja
Länge der Höhenindexlibelle:
85
mm
Blasenlänge der Höhenindexlibelle:
22
mm
Einsatzgebiet:
genau
