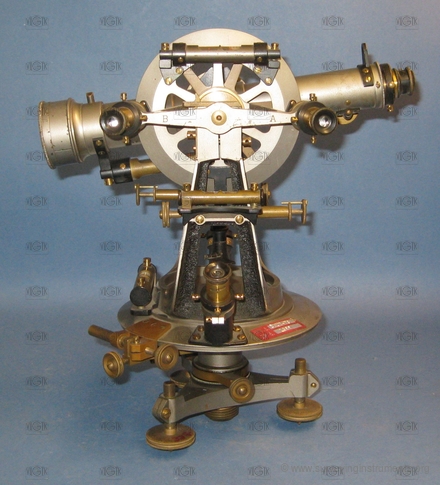

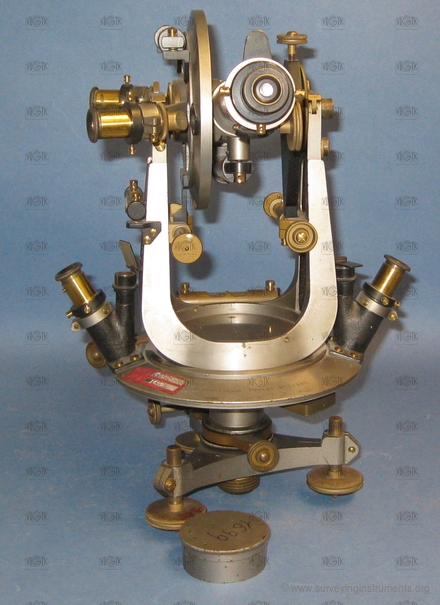

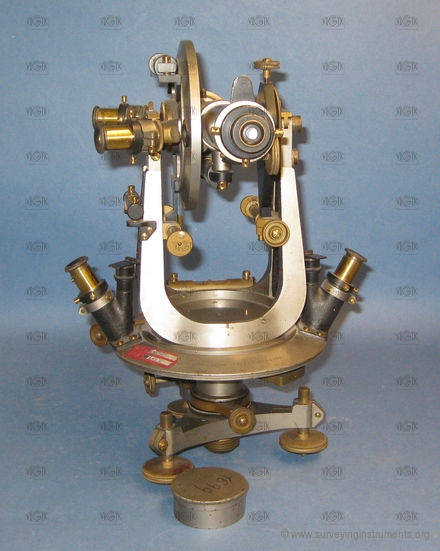

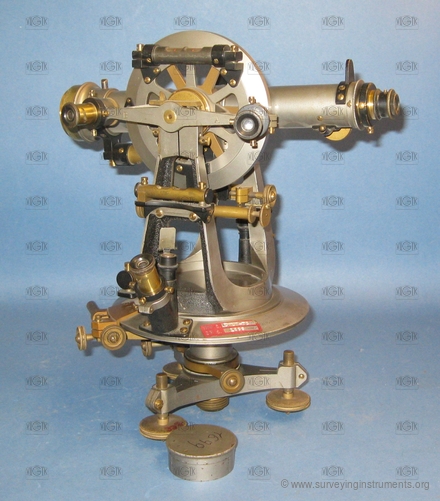

Theodolit – Fennel
Beschreibung
Herstellerkennzeichnung
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0320
Eigentümer:
České vysoké učení technické v Praze - Stavební fakulta
Hersteller:
Fennel
Gemacht:
01.01.1920
Länge:
295
mm
Breite:
213
mm
Höhe:
300
mm
Gewicht:
4129
g
S/N:
12285
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
umsetzbar
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
258
mm
Länge des Fernrohrs bei ausgezogenem Okular:
306
mm
Objektivdurchmesser:
30
mm
kürzeste Zielweite:
2000
mm
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
160
mm
Ablesevorrichtung Horizontalkreis:
Noniusmikroskop
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
5´/ 1´
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
140
mm
Ablesevorrichtung Vertikalkreis:
Strichmikroskop
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
10´
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
35
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
8
mm
Länge der Kreuzlibelle in Querrichtung:
55
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
10
mm
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
65
mm
Blasenlänge der Nivellierlibelle:
23
mm
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Länge der Höhenindexlibelle:
45
mm
Blasenlänge der Höhenindexlibelle:
16
mm
Einsatzgebiet:
gemeinsames
