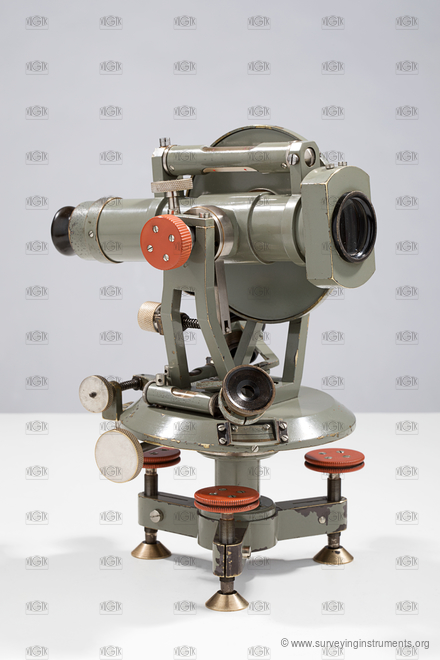

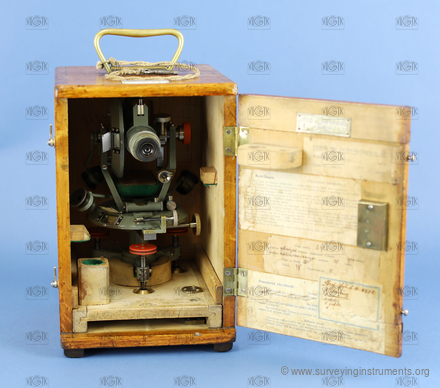

Tachymeter – J. & J. Frič
Beschreibung
Herstellerkennzeichnung
Josef & Jan Frič
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0040
Eigentümer:
Národní technické muzeum
Hersteller:
J. & J. Frič
Gemacht:
01.01.1925
Länge:
170
mm
Breite:
125
mm
Höhe:
210
mm
Gewicht:
2730
g
S/N:
4588
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel einseitig
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
automatische Distanzreduktion:
Nein
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei eingezogenem Okular:
172
mm
Objektivdurchmesser:
32
mm
Fernrohrvergrößerung:
25
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
112
mm

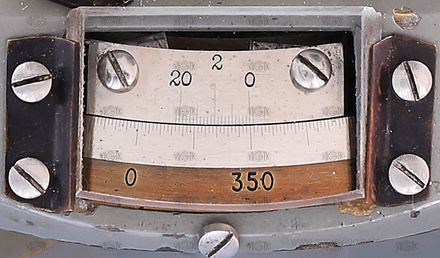

Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Ja
Vertikalkreissegment:
Ja
Durchmesser des Vertikalkreises:
93
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
40
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
7
mm
Länge der Kreuzlibelle in Querrichtung:
40
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
7
mm
Höhenindexlibelle:
Nein
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
72
mm
Blasenlänge der Nivellierlibelle:
18
mm
Setzlibelle:
Nein
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
20
"
Einsatzgebiet:
gemeinsames
