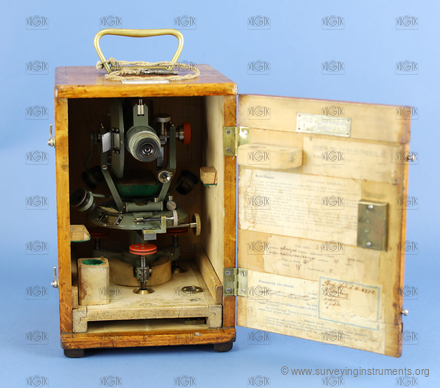

tachymetr – J. & J. Frič
Popis
Název výrobce uvedený na přístroji
Josef & Jan Frič
Konstrukční zajímavosti
krytý vodorovný a svislý kruh
ostření šroubem v klopné ose dalekohledu
upevnění na stativ dvojitým středovým šroubem
Informace o používání přístroje
používáno v Geodetickém ústavu ČVŠT (předchůdce ČVUT), evidenční číslo A146
Informace o stavu přístroje
chybí osvětlovací destička vernieru č. II pro vodorovný kruh
Základní údaje
VÚGTK:
S0040
Vlastník:
Národní technické muzeum
Výrobce:
J. & J. Frič
Vyrobeno:
01.01.1925
Délka:
170
mm
Šířka:
125
mm
Výška:
210
mm
Hmotnost:
2730
g
S/N:
4588
Technické parametry
ryskový kříž:
typ dalekohledu:
prokladný jedním koncem
připojení ke stativu:
deskový s pérovou podložkou
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
autoredukce délek:
ne
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ne
délka dalekohledu se zasunutým okulárem:
172
mm
průměr objektivu:
32
mm
zvětšení dalekohledu:
25
provedení centrovače:
není
buzola:
není
průměr vodorovného kruhu:
112
mm
hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
2
nejmenší dílek vodorovného kruhu:
1'
nastavení nulového čtení na vodorovném kruhu:
nelze
svislý kruh:
ano
segment výškového kruhu:
ano
průměr svislého kruhu:
93
mm

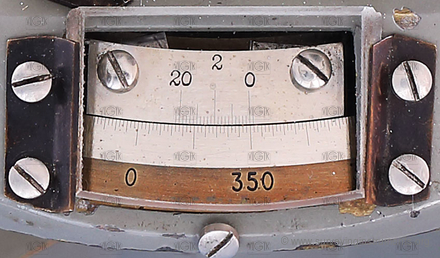

hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
1
nejmenší dílek (segmentu) svislého kruhu:
1'
křížová libela:
ano
délka (křížové) libely rovnoběžné se záměrou:
40
mm
délka bubliny (křížové) libely rovnoběžné se záměrou:
7
mm
délka (křížové) libely kolmé na záměru:
40
mm
délka bubliny (křížové) libely kolmé na záměru:
7
mm
indexová libela:
ne
nivelační libela:
ano
délka nivelační libely:
72
mm
délka bubliny nivelační libely:
18
mm
sázecí libela:
ne
citlivost sázecí / nivelační libely:
20
"
určeno pro práce:
běžné
