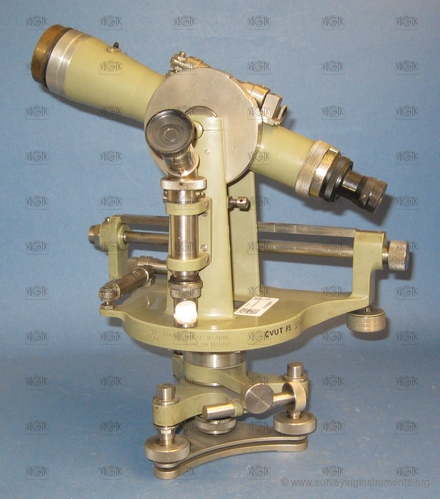

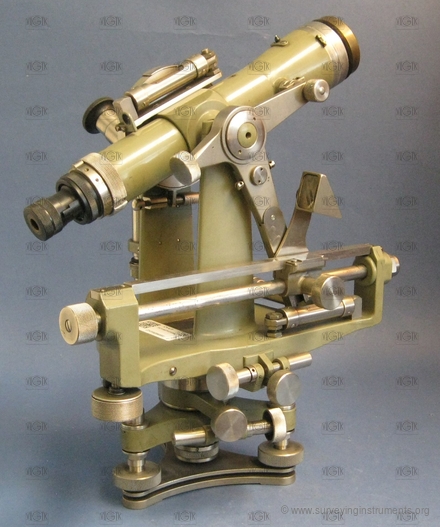

Tachymeter – Kern
Herstellerkennzeichnung
- VÚGTK: S0361
- Eigentümer: České vysoké učení technické v Praze - Stavební fakulta
- Hersteller: Kern
- Gemacht: 01.01.1940
- Länge: 268 mm
- Breite: 210 mm
- Höhe: 281 mm
- Gewicht: 5513 g
- S/N: 26115
- Strichkreuz:
-
- Art des Fernrohrs: spezial
- Stativbefestigung: Tellerstativ mit Federunterlage
- Art der Klemme: Limbusklemmschraube
- Kompensator: Nein
- Einheit: ° ' "
- Art des Entfernungsmessers: optisch
- Bauart des Entfenungsmessers: integriert
- Entfernungsmessbereich: 100 m
- automatische Distanzreduktion: Ja
- Gesichtsfeld des Fernrohrs: umgekehrt
- variable Fernrohrlänge: Nein
- Länge des Fernrohrs bei ausgezogenem Okular: 268 mm
- Objektivdurchmesser: 40 mm
- kürzeste Zielweite: 3500 mm
- Bauart des optischen Lotes: nichts
- Bussole: keine
- Durchmesser des Horizontalkreises: 110 mm
- Ablesevorrichtung Horizontalkreis: Skalamikroskop
- Anzahl der Ablesevorrichtungen am Horizontalkreis: 1
- kleinste Teilungsintervall des Horizontalkreises: 20´/ 1´
- Einstellen einer Anfangerichtung: repetitions
- Vertikalkreis: Nein
- Vertikalkreissegment: Nein
- Bereich des Vertikalkreissegments: Nad horizont 0° – 42°, pod 319° – 360°
- Durchmesser des Vertikalkreises: 80 mm
- Ablesevorrichtung Vertikalkreis: Nonius
- Anzahl der Ablesevorrichtungen am Vertikalkreis: 1
- kleinste Teilungsintervall des Vertikalkreises: 20´/ 1´
- Kreuzlibelle: Ja
- Länge der Kreuzlibelle in Längsrichtung: 28 mm
- Blasenlänge der Kreuzlibelle in Längsrichtung: 20 mm
- Länge der Kreuzlibelle in Querrichtung: 28 mm
- Blasenlänge der Kreuzlibelle in Querrichtung: 20 mm
- Höhenindexlibelle: Nein
- Nivellierlibelle: Ja
- Länge der Nivellierlibelle: 28 mm
- Blasenlänge der Nivellierlibelle: 20 mm
- Setzlibelle: Nein
- Empfindlichkeit der Setzlibelle oder Nivellierlibelle: 30 "
- Einsatzgebiet: gemeinsames
