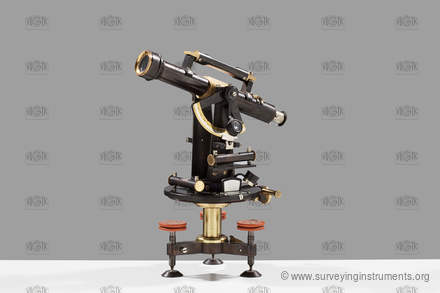

Tachymeter – J. & J. Frič

Herstellerkennzeichnung
  • JOS. & JAN FRIČ

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0046
  • Eigentümer: Národní technické muzeum
  • Hersteller: J. & J. Frič
  • Gemacht: 01.01.1910
  • Länge: 210 mm
  • Breite: 123 mm
  • Höhe: 242 mm
  • Gewicht: 2240 g
  • S/N: 1262

  • Art des Fernrohrs: Fernrohrlagenwechsel einseitig
  • Stativbefestigung: Dreifuss mit doppelter Stativschraube
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: ° ' "
  • Art des Entfernungsmessers: optisch
  • Bauart des Entfenungsmessers: integriert
  • automatische Distanzreduktion: Nein
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Ja
  • Länge des Fernrohrs bei eingezogenem Okular: 210 mm
  • Länge des Fernrohrs bei ausgezogenem Okular: 230 mm
  • Objektivdurchmesser: 30 mm
  • kürzeste Zielweite: 6400 mm
  • Fernrohrvergrößerung: 20
  • Bauart des optischen Lotes: nichts
  • Bussole: keine
  • Durchmesser des Horizontalkreises: 112 mm

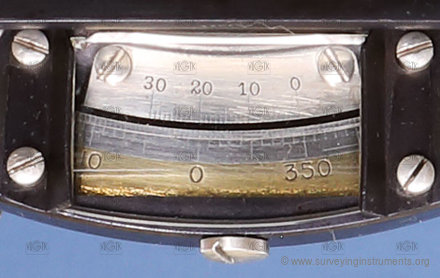

  • Ablesevorrichtung Horizontalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 1
  • kleinste Teilungsintervall des Horizontalkreises: 1'
  • Einstellen einer Anfangerichtung: nichts
  • Vertikalkreis: Nein

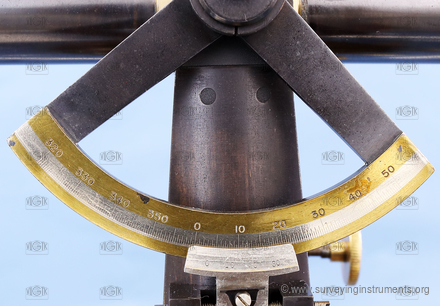

  • Vertikalkreissegment: Ja
  • Durchmesser des Vertikalkreises: 50 mm

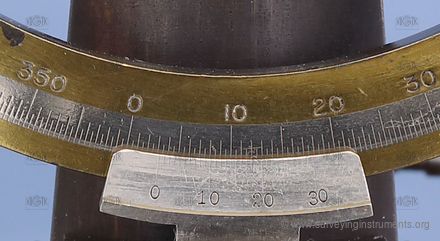

  • Ablesevorrichtung Vertikalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Vertikalkreis: 1
  • kleinste Teilungsintervall des Vertikalkreises: 1'
  • Kreuzlibelle: Ja
  • Länge der Kreuzlibelle in Längsrichtung: 60 mm
  • Blasenlänge der Kreuzlibelle in Längsrichtung: 10 mm
  • Länge der Kreuzlibelle in Querrichtung: 60 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 10 mm
  • Höhenindexlibelle: Nein
  • Nivellierlibelle: Ja
  • Länge der Nivellierlibelle: 75 mm
  • Blasenlänge der Nivellierlibelle: 25 mm
  • Setzlibelle: Nein
  • Empfindlichkeit der Setzlibelle oder Nivellierlibelle: 20 "
  • Einsatzgebiet: gemeinsames
