Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

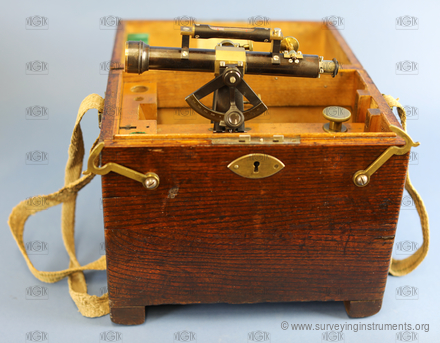

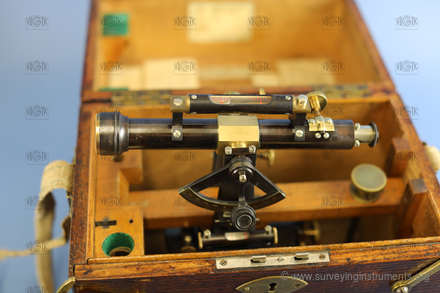

tachymetr – J. & J. Frič

Název výrobce uvedený na přístroji

  • JOS. & JAN FRIČ

Konstrukční zajímavosti
  • upevnění dvojitým šroubem
  • možné rovněž zařadit jako tzv. univerzální nivelační přístroj

Informace o používání přístroje
  • používán na  ČVŠT (předchůdce ČVUT), evidenční číslo A108

Informace o stavu přístroje
  • poškozený nitkový kříž

  • VÚGTK: S0046
  • Vlastník: Národní technické muzeum
  • Výrobce: J. & J. Frič
  • Vyrobeno: 01.01.1910
  • Délka: 210 mm
  • Šířka: 123 mm
  • Výška: 242 mm
  • Hmotnost: 2240 g
  • S/N: 1262

  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 210 mm
  • délka dalekohledu s vysunutým okulárem: 230 mm
  • průměr objektivu: 30 mm
  • minimální vzdálenost zaostření dalekohledu: 6400 mm
  • zvětšení dalekohledu: 20
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 112 mm

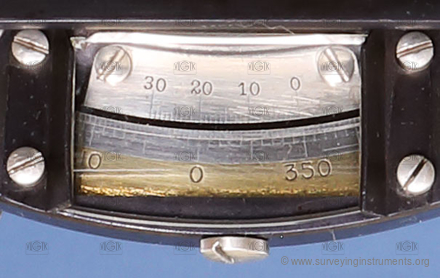

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne

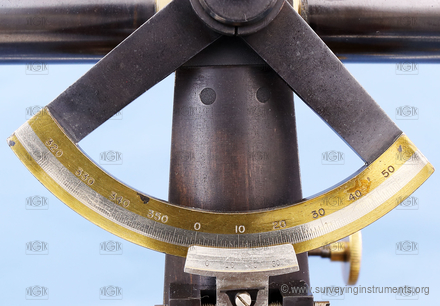

  • segment výškového kruhu: ano
  • průměr svislého kruhu: 50 mm

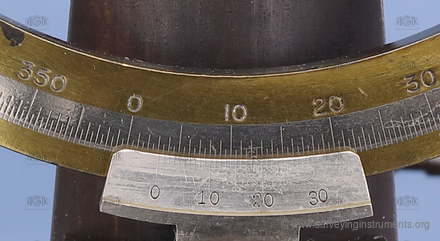

  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 60 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 10 mm
  • délka (křížové) libely kolmé na záměru: 60 mm
  • délka bubliny (křížové) libely kolmé na záměru: 10 mm
  • indexová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 75 mm
  • délka bubliny nivelační libely: 25 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 20 "
  • určeno pro práce: běžné
