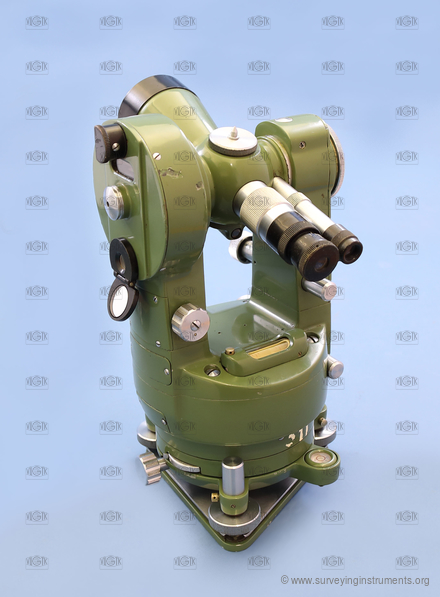

Theodolit
Te-D1
Hersteller
MOM
Te-D1
×
×
×
Vorherige
Nächste
Te-D1
Beschreibung
Herstellerkennzeichnung
MOM BUDAPEST
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0067
Eigentümer:
unpublished
Hersteller:
MOM
Gemacht:
01.01.1975
Länge:
180
mm
Breite:
152
mm
Höhe:
245
mm
Gewicht:
4880
g
S/N:
826694
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel beidseitig
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
Neugrad
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei eingezogenem Okular:
180
mm
Objektivdurchmesser:
50
mm
kürzeste Zielweite:
2000
mm
Fernrohrvergrößerung:
23
Bauart des optischen Lotes:
intrumentenintern
Bussole:
keine
Durchmesser des Horizontalkreises:
110
mm
Ablesevorrichtung Horizontalkreis:
optisches Mikrometer
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
2"
Einstellen einer Anfangerichtung:
Trieb
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
85
mm
Ablesevorrichtung Vertikalkreis:
optisches Mikrometer
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
2"
Kreuzlibelle:
Nein
Länge der Kreuzlibelle in Querrichtung:
55
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
15
mm
Nivellierlibelle:
Nein
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Empfindlichkeit der Alhidadenlibelle:
30
"
Einsatzgebiet:
genau
