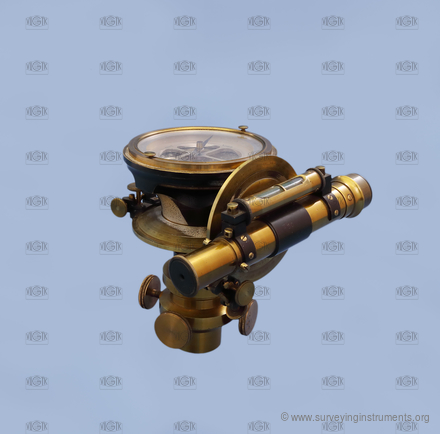

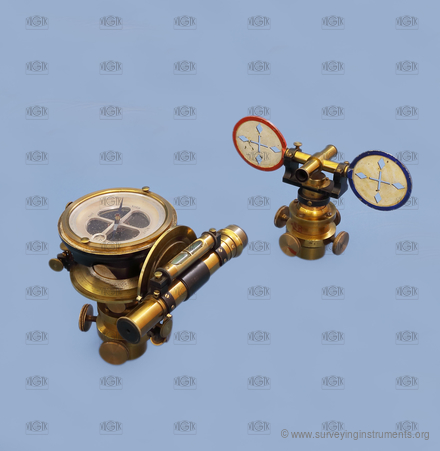

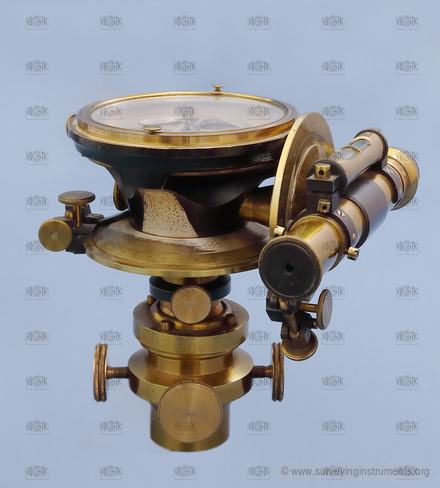

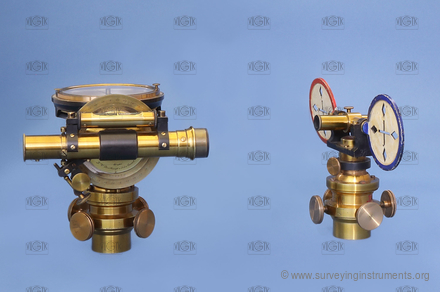

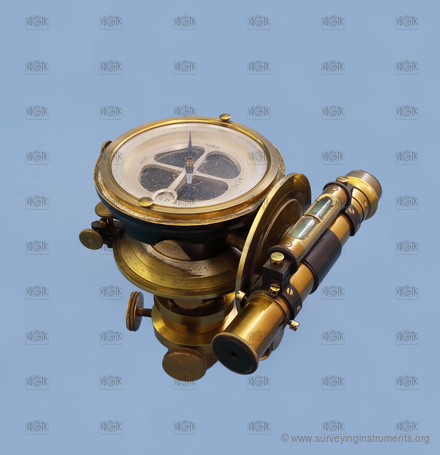

lesnická teodolitová buzola
Beschreibung
Herstellerkennzeichnung
F. W. Breithaupt & Sohn Cassel
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0076
Eigentümer:
unpublished
Hersteller:
Breithaupt
Gemacht:
17.12.1870
Länge:
150
mm
Breite:
140
mm
Höhe:
147
mm
Gewicht:
2510
g
S/N:
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
drehbar
Stativbefestigung:
Zapfenstativ mit 4 horizontalem Schrauben für Horizontierung
Art der Klemme:
Alhidadenklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Nein
Höhenindexlibelle:
Nein
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
150
mm
Länge des Fernrohrs bei ausgezogenem Okular:
160
mm
Objektivdurchmesser:
18
mm
kürzeste Zielweite:
4000
mm
Fernrohrvergrößerung:
6
Bussole:
eingebaut
Bauart der Bussole:
Vollkreis
Bussolendurchmesser:
75
mm
kleinste Teilungsintervall der Bussole:
30'

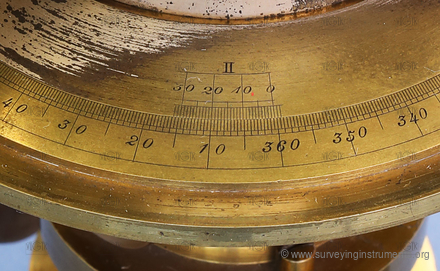

Horizontalkreis:
Ja
Durchmesser des Horizontalkreises:
89
mm
Ablesevorrichtung Horizontalkreis:
Nonius
kleinste Teilungsintervall des Horizontalkreises:
1'
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
77
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Nein
Länge der Nivellierlibelle:
63
mm
Blasenlänge der Nivellierlibelle:
12
mm
Setzlibelle:
Nein
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
60
"
Einsatzgebiet:
gemeinsames
