Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

další úhlová měřidla – Breithaupt

Typ měřidla

  • lesnická buzola

Název výrobce uvedený na přístroji

  • F. W. Breithaupt & Sohn Cassel

Konstrukční zajímavosti

  • excentrický dalekohled a zdvojený cílový terč s kolimátorem
  • buzolní teodolit
  • buzolu lze po vyjmutí osadit do vynášecí (kartýrovací) desky

Informace o používání přístroje
  • přístroj do Čech zakoupil prof. Karel rytíř Kořistka

Informace o stavu přístroje
  • velmi dobrý

  • VÚGTK: S0076
  • Vlastník: nepublikován
  • Výrobce: Breithaupt
  • Vyrobeno: 17.12.1870
  • Délka: 150 mm
  • Šířka: 140 mm
  • Výška: 147 mm
  • Hmotnost: 2510 g
  • S/N:

  • ryskový kříž:
  • NK_001
  • typ dalekohledu: otočný
  • připojení ke stativu: čepový se 4 vodorovnými šrouby
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • indexová libela: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 150 mm
  • délka dalekohledu s vysunutým okulárem: 160 mm
  • průměr objektivu: 18 mm
  • minimální vzdálenost zaostření dalekohledu: 4000 mm
  • zvětšení dalekohledu: 6
  • buzola: vestavěná
  • provedení buzoly: celokruhová
  • průměr buzoly: 75 mm
  • nejmenší dílek stupnice buzoly: 30'

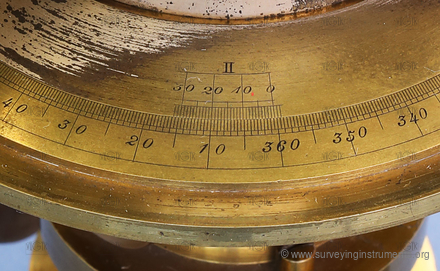

  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 89 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • nejmenší dílek vodorovného kruhu: 1'
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 77 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ne
  • délka nivelační libely: 63 mm
  • délka bubliny nivelační libely: 12 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 60 "
  • určeno pro práce: běžné
