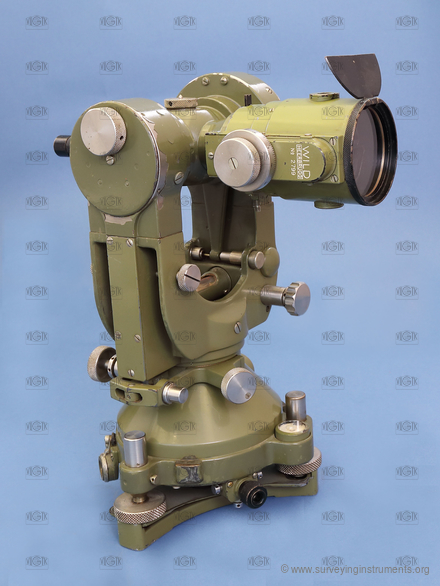

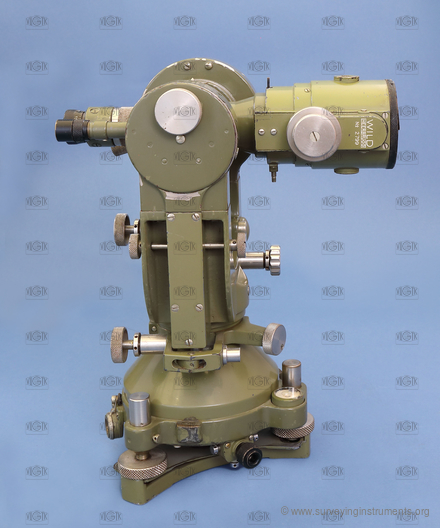

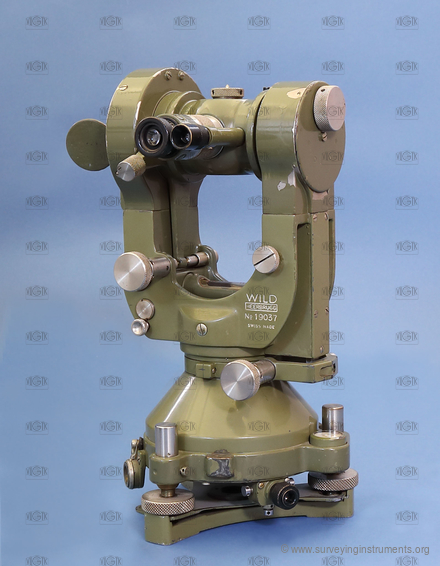

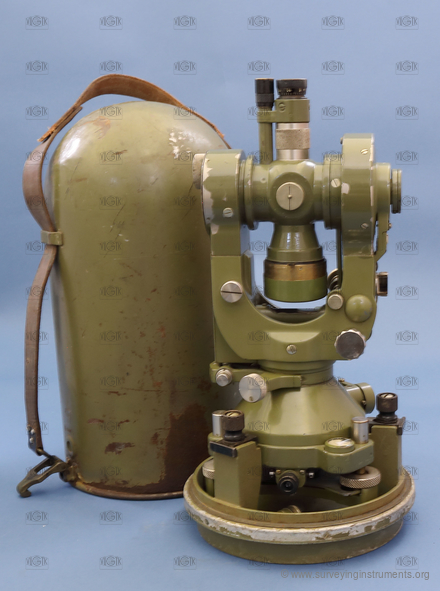

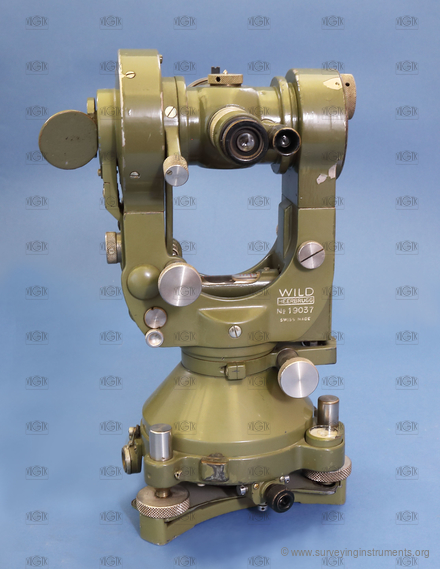

T2

Herstellerkennzeichnung
  • WILD HEERBRUGG

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0083
  • Eigentümer: unpublished
  • Hersteller: Wild Heerburgg
  • Gemacht: 01.01.1950
  • Länge: 144 mm
  • Breite: 140 mm
  • Höhe: 263 mm
  • Gewicht: 5490 g
  • S/N: 19037

  • Strichkreuz:
  • NK_018
  • Art des Fernrohrs: Fernrohrlagenwechsel beidseitig
  • Stativbefestigung: Tellerstativ mit Federunterlage
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: Neugrad
  • die Möglichkeit, die Überhöhung zu bestimmen: Ja
  • Art des Entfernungsmessers: optisch
  • Bauart des Entfenungsmessers: integriert
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Nein
  • Länge des Fernrohrs bei eingezogenem Okular: 145 mm
  • Objektivdurchmesser: 40 mm
  • kürzeste Zielweite: 1300 mm
  • Fernrohrvergrößerung: 28
  • Bauart des optischen Lotes: intrumentenintern
  • Bussole: keine
  • Durchmesser des Horizontalkreises: 106 mm
  • Ablesevorrichtung Horizontalkreis: Koinzidenzmikrometer
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 1
  • kleinste Teilungsintervall des Horizontalkreises: 2"
  • Einstellen einer Anfangerichtung: Trieb
  • Vertikalkreis: Ja
  • Vertikalkreissegment: Nein
  • Durchmesser des Vertikalkreises: 80 mm
  • Ablesevorrichtung Vertikalkreis: Koinzidenzmikrometer
  • Anzahl der Ablesevorrichtungen am Vertikalkreis: 1
  • kleinste Teilungsintervall des Vertikalkreises: 2"
  • Kreuzlibelle: Nein
  • Länge der Kreuzlibelle in Querrichtung: 56 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 23 mm
  • Nivellierlibelle: Nein
  • Setzlibelle: Nein
  • Höhenindexlibelle: Ja
  • Länge der Höhenindexlibelle: 44 mm
  • Empfindlichkeit der Alhidadenlibelle: 15 "
  • Einsatzgebiet: genau
