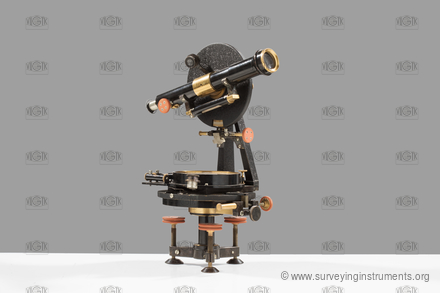

Theodolit – J. & J. Frič
Beschreibung
Herstellerkennzeichnung
Josef & Jan Frič Praha
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0093
Eigentümer:
Národní technické muzeum
Hersteller:
J. & J. Frič
Gemacht:
01.01.1920
Länge:
250
mm
Breite:
165
mm
Höhe:
320
mm
Gewicht:
4200
g
S/N:
4340
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel beidseitig
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
245
mm
Länge des Fernrohrs bei ausgezogenem Okular:
255
mm
Objektivdurchmesser:
25
mm
kürzeste Zielweite:
4300
mm
Fernrohrvergrößerung:
25
Bauart des optischen Lotes:
nichts

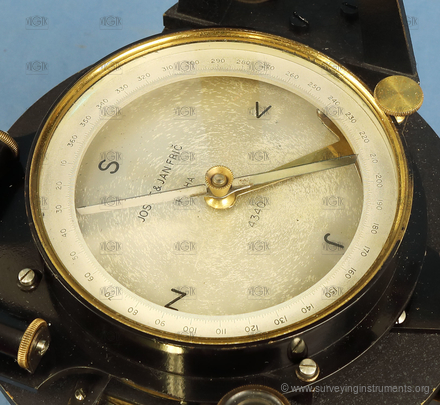

Bussole:
aufsetzbar
Bauart der Bussole:
Vollkreis
Bussolendurchmesser:
95
mm
kleinste Teilungsintervall der Bussole:
30'
Durchmesser des Horizontalkreises:
140
mm

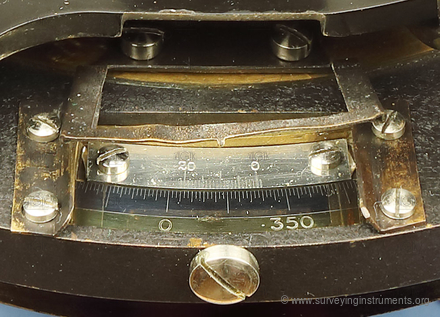

Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
125
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
40
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
7
mm
Länge der Kreuzlibelle in Querrichtung:
40
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
6
mm
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
75
mm
Blasenlänge der Nivellierlibelle:
15
mm
Setzlibelle:
Nein
Höhenindexlibelle:
Nein
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
30
"
