teodolit – J. & J. Frič

Typ měřidla

  • buzolní teodolit

Název výrobce uvedený na přístroji

  • Josef & Jan Frič Praha

Konstrukční zajímavosti
  • vodorovný a svislý kruh v krytu

Informace o stavu přístroje
  • pootočený nitkový kříž

  • VÚGTK: S0093
  • Vlastník: Národní technické muzeum
  • Výrobce: J. & J. Frič
  • Vyrobeno: 01.01.1920
  • Délka: 250 mm
  • Šířka: 165 mm
  • Výška: 320 mm
  • Hmotnost: 4200 g
  • S/N: 4340

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: prokladný oběma konci
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 245 mm
  • délka dalekohledu s vysunutým okulárem: 255 mm
  • průměr objektivu: 25 mm
  • minimální vzdálenost zaostření dalekohledu: 4300 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není

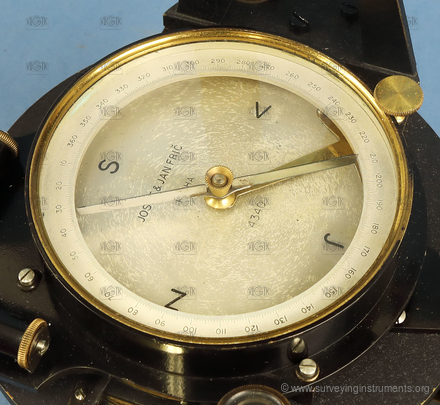

  • buzola: nasazovací
  • provedení buzoly: celokruhová
  • průměr buzoly: 95 mm
  • nejmenší dílek stupnice buzoly: 30'
  • průměr vodorovného kruhu: 140 mm

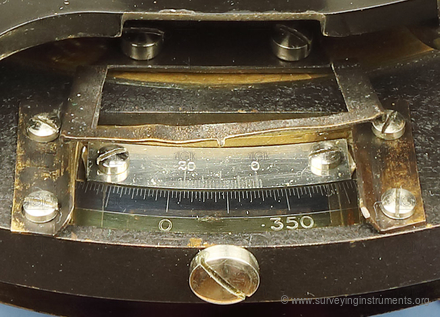

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 125 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 40 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 7 mm
  • délka (křížové) libely kolmé na záměru: 40 mm
  • délka bubliny (křížové) libely kolmé na záměru: 6 mm
  • nivelační libela: ano
  • délka nivelační libely: 75 mm
  • délka bubliny nivelační libely: 15 mm
  • sázecí libela: ne
  • indexová libela: ne
  • citlivost sázecí / nivelační libely: 30 "
