Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

6R

Název výrobce uvedený na přístroji
  • Jos. & Jan Frič Praha

Konstrukční zajímavosti

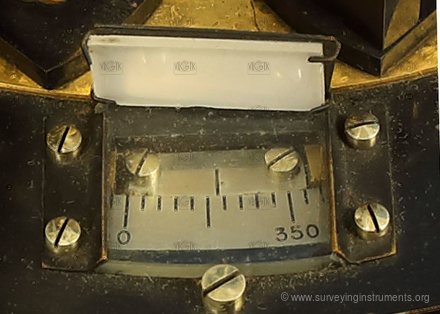

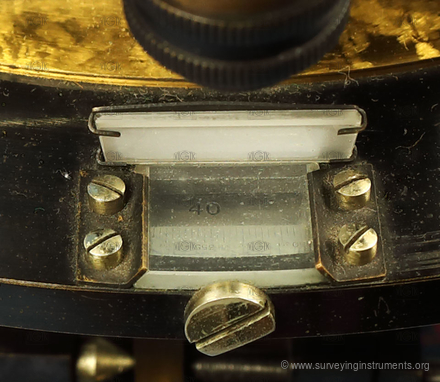

  • vodorovný kruh v krytu
  • triangulační teodolit, nemá svislý kruh

Informace o používání přístroje
  • údajně ojediněle používán při budování JTSK na moravsko-slovenském pomezí.

Informace o stavu přístroje
  • mikrometrický šroub odečítací pomůcky není plně funkční

  • VÚGTK: S0095
  • Vlastník: Národní technické muzeum
  • Výrobce: J. & J. Frič
  • Vyrobeno: 01.01.1900
  • Délka: 385 mm
  • Šířka: 260 mm
  • Výška: 315 mm
  • Hmotnost: 8600 g
  • S/N: 1216

  • ryskový kříž:
  • NK_001
  • typ dalekohledu: překladný
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 385 mm
  • délka dalekohledu s vysunutým okulárem: 410 mm
  • průměr objektivu: 50 mm
  • minimální vzdálenost zaostření dalekohledu: 5800 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 190 mm

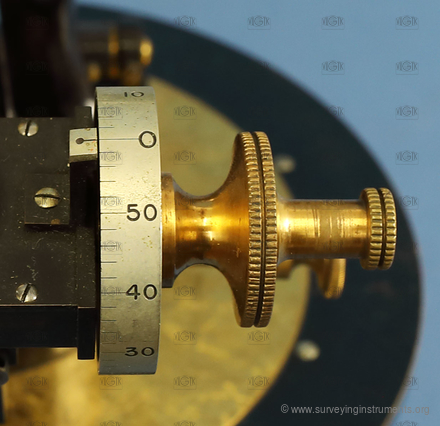

  • hlavní odečítací pomůcka vodorovného kruhu: šroubový mikrometr
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 2"
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 70 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 15 mm
  • délka (křížové) libely kolmé na záměru: 70 mm
  • délka bubliny (křížové) libely kolmé na záměru: 15 mm
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ne
  • určeno pro práce: velmi přesné
