Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

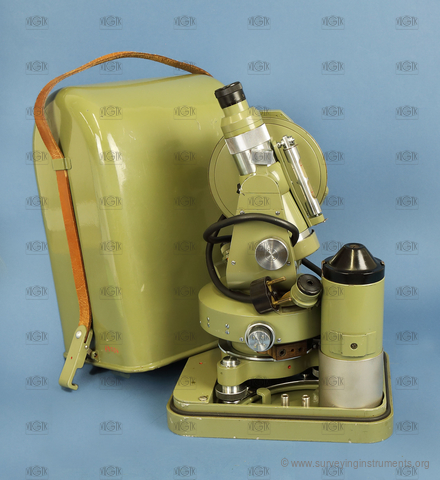

Th 30x

Název výrobce uvedený na přístroji
  • Meopta

Konstrukční zajímavosti

  • kruhy jsou v krytu
  • indexová libela je v krytu (dělený obraz)
  • alhidádová libela v krytu
  • externí akumulátor váží 550 g (váha uvedená v popisu je bez váhy akumulátoru)

Informace o stavu přístroje

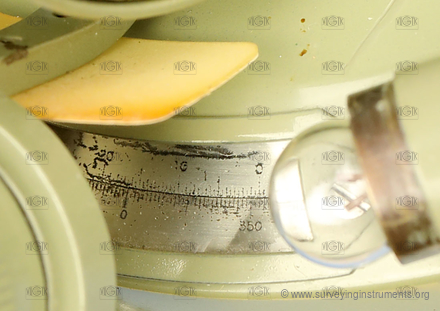

  • dělení a číslování stupnic je zoxidované

  • VÚGTK: S0103
  • Vlastník: Národní technické muzeum
  • Výrobce: Meopta
  • Vyrobeno: 01.01.1955
  • Délka: 180 mm
  • Šířka: 165 mm
  • Výška: 274 mm
  • Hmotnost: 4820 g
  • S/N: 1196

  • ryskový kříž:
  • NK_032
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 174 mm
  • průměr objektivu: 43 mm
  • minimální vzdálenost zaostření dalekohledu: 1400 mm
  • zvětšení dalekohledu: 28
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 135 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 30"
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 110 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 30"
  • křížová libela: ano
  • délka (křížové) libely kolmé na záměru: 70 mm
  • délka bubliny (křížové) libely kolmé na záměru: 15 mm
  • nivelační libela: ano
  • délka nivelační libely: 70 mm
  • délka bubliny nivelační libely: 26 mm
  • sázecí libela: ne
  • indexová libela: ano
  • délka indexové libely: 65 mm
  • citlivost sázecí / nivelační libely: 25 "
  • citlivost alhidádové libely (plate level): 50 "
