Ni II
Popis
Název výrobce uvedený na přístroji
Carl Zeiss Jena
Konstrukční zajímavosti
připevnění - odnímatelná trojnožka se závitem ke stativu (díra průměru 13 mm, šroub průměru 15 mm (zuby))
Informace o stavu přístroje

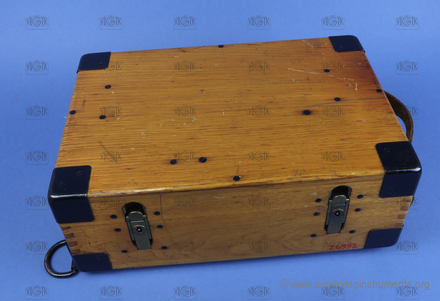

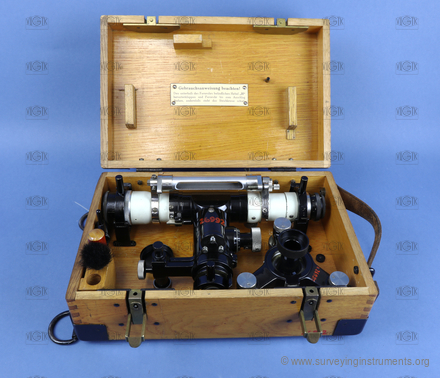

upevnění v krabici stativovým šroubem
demontovaná nivelační libela (chybí)
nitkový kříž není vidět
Základní údaje
VÚGTK:
S0014
Vlastník:
Národní technické muzeum
Výrobce:
Carl Zeiss Jena
Vyrobeno:
01.01.1920
Délka:
134
mm
Šířka:
142
mm
Výška:
185
mm
Hmotnost:
3710
g
S/N:
22623
Technické parametry
ryskový kříž:
typ dalekohledu:
pevný
připojení ke stativu:
deskový s pérovou podložkou
typ ustanovky:
hrubá na osu
kompenzátor:
ne
elevační šroub:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
proměnná délka dalekohledu:
ne
délka dalekohledu se zasunutým okulárem:
281
mm
délka dalekohledu s vysunutým okulárem:
282
mm
průměr objektivu:
42
mm
minimální vzdálenost zaostření dalekohledu:
2380
mm
zvětšení dalekohledu:
33
vodorovný kruh:
ne
segment výškového kruhu:
ne
křížová libela:
ne
nivelační libela:
ano
délka nivelační libely:
128
mm
sázecí libela:
ne
určeno pro práce:
přesné
