Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

teodolit – Fromme

Název výrobce uvedený na přístroji
  • GEBR. FROMME WIEN

Konstrukční zajímavosti
  • v.č. buzoly 2322

Informace o stavu přístroje
  • nelze určit citlivost nivelační libely pro poškození
  • citlivost alhidádové libely nelze určit - pouze 2 rysky
  • drobné nečistoty v optice

  • VÚGTK: S0135
  • Vlastník: Hornicko-geologická fakulta, VŠB-TUO
  • Výrobce: Fromme
  • Vyrobeno: 01.01.1890
  • Délka: 160 mm
  • Šířka: 154 mm
  • Výška: 205 mm
  • Hmotnost: 1990 g
  • S/N: 376

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: tulejka
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 136 mm
  • délka dalekohledu s vysunutým okulárem: 155 mm
  • průměr objektivu: 15 mm
  • minimální vzdálenost zaostření dalekohledu: 1300 mm
  • zvětšení dalekohledu: 14
  • provedení centrovače: není
  • buzola: nasazovací
  • provedení buzoly: excentrická
  • průměr buzoly: 90 mm
  • nejmenší dílek stupnice buzoly: 30'

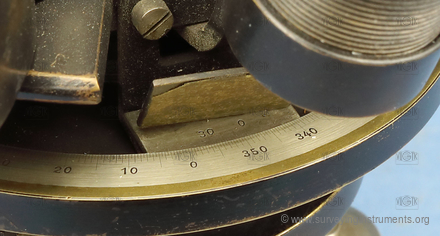

  • průměr vodorovného kruhu: 90 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 2'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne

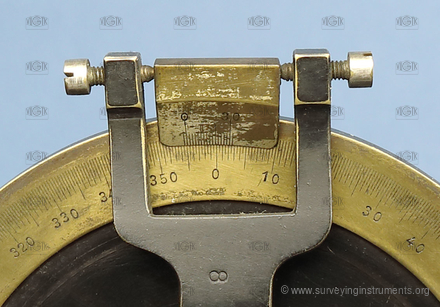

  • průměr svislého kruhu: 75 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 2'
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 40 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 5 mm
  • délka (křížové) libely kolmé na záměru: 40 mm
  • délka bubliny (křížové) libely kolmé na záměru: 5 mm
  • nivelační libela: ano
  • délka nivelační libely: 75 mm
  • délka bubliny nivelační libely: 13 mm
  • sázecí libela: ne
  • indexová libela: ne
  • určeno pro práce: běžné
