Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

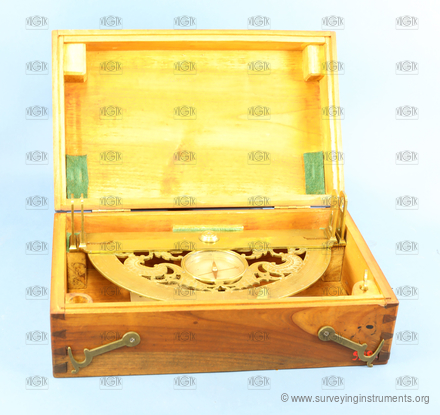

Půlkruhový astroláb

Název výrobce uvedený na přístroji
  • neuveden

Konstrukční zajímavosti

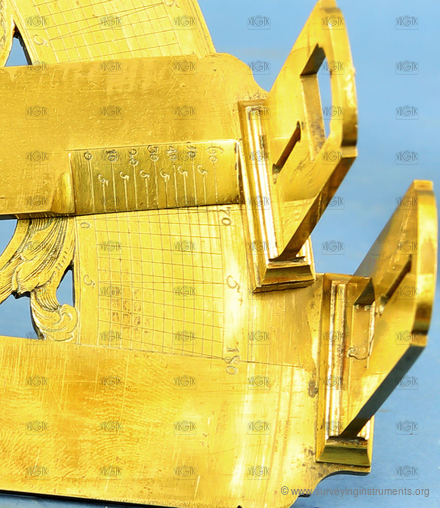

  • příčné měřítko pro čtení vodorovného kruhu
  • kloubové spojení s tulejkou umožňující měření v obecné poloze
  • dva páry průzorů

Informace o stavu přístroje
  • zachovalý

  • VÚGTK: S0155
  • Vlastník: Národní technické muzeum
  • Výrobce: --undefined--
  • Vyrobeno: 01.01.1750
  • Délka: 332 mm
  • Šířka: 115 mm
  • Výška: 280 mm
  • Hmotnost: 1700 g
  • S/N:

  • připojení ke stativu: tulejka
  • typ ustanovky: nekonečná - třecí
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • indexová libela: ne
  • provedení centrovače: není
  • buzola: vestavěná
  • provedení buzoly: excentrická
  • průměr buzoly: 75 mm
  • nejmenší dílek stupnice buzoly: 90°
  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 294 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • nejmenší dílek vodorovného kruhu: 5´
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne
  • segment výškového kruhu: ano
  • rozsah segmentu výškového kruhu: 180°
  • průměr svislého kruhu: 294 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 5´
  • křížová libela: ne
  • sázecí libela: ne
  • určeno pro práce: hrubé
