Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

astronomicko-geodetické přístroje – J. & J. Frič

Typ měřidla
  • diazenitál

Název výrobce uvedený na přístroji

  • neuveden

Konstrukční zajímavosti
  • dalekohled směřuje dolů na alhidádu, kde je umístěn odrazný hranol
  • dalekohled je možné posouvat do excentrických poloh

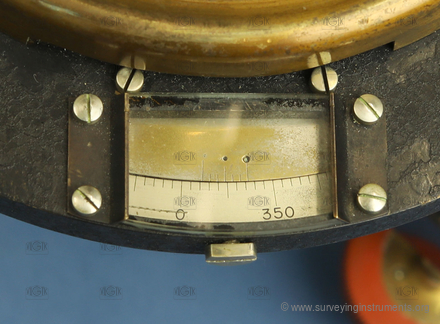

  • svislý kruh má zenitové úhly (stupňové dělení)
  • rozsah vlevo a vpravo 32° - 90° - 32°
  • alhidádové libely jsou umístěny vůči rovině svislého kruhu pod úhlem 45°
  • alhidádové libely mají pouze dvě rysky, nelze určit citlivost
  • vodorovný kruh je v krytu

Informace o stavu přístroje
  • zachovalý - funkční

  • VÚGTK: S0203
  • Vlastník: Astronomický ústav AV ČR
  • Výrobce: J. & J. Frič
  • Vyrobeno: 01.01.1910
  • Délka: 320 mm
  • Šířka: 185 mm
  • Výška: 385 mm
  • Hmotnost: 3500 g
  • S/N: 181

  • typ dalekohledu: speciální
  • připojení ke stativu: speciální
  • typ ustanovky: hrubá na osu
  • použité jednotky: ° ' "
  • obraz v dalekohledu: vzpříměný
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 277 mm
  • průměr objektivu: 26 mm
  • zvětšení dalekohledu: 17
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 155 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 10´
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • průměr svislého kruhu: 150 mm
  • hlavní odečítací pomůcky svislého kruhu: index
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1°
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 60 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 10 mm
  • délka (křížové) libely kolmé na záměru: 60 mm
  • délka bubliny (křížové) libely kolmé na záměru: 10 mm
  • indexová libela: ne
  • sázecí libela: ne
