Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

nivelační přístroj – Srb a Štys

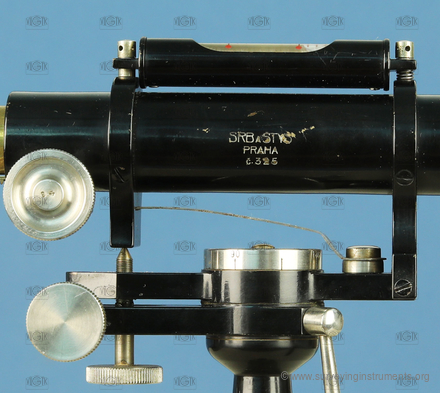

Název výrobce uvedený na přístroji
  • SRB A ŠTYS PRAHA

Konstrukční zajímavosti
  • konstrukční typ I

Informace o stavu přístroje
  • poškozený dalekohled

  • VÚGTK: S0220
  • Vlastník: Národní technické muzeum
  • Výrobce: Srb a Štys
  • Vyrobeno: 01.01.1921
  • Délka: 144 mm
  • Šířka: 61 mm
  • Výška: 127 mm
  • Hmotnost: 520 g
  • S/N: 325

  • typ dalekohledu: pevný
  • připojení ke stativu: tulejka
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • elevační šroub: ano
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 144 mm
  • délka dalekohledu s vysunutým okulárem: 173 mm
  • průměr objektivu: 31 mm
  • minimální vzdálenost zaostření dalekohledu: 750 mm

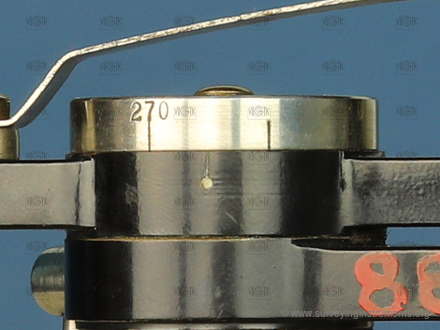

  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 28 mm
  • hlavní odečítací pomůcka vodorovného kruhu: index
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 45°
  • segment výškového kruhu: ne
  • křížová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 57 mm
  • délka bubliny nivelační libely: 12 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 60 "
  • určeno pro práce: hrubé
