Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

Gi - B 1

Název výrobce uvedený na přístroji
  • MOM Budapest Gi-B 1

Konstrukční zajímavosti
  • typ přístroje - přesný gyroteodolit

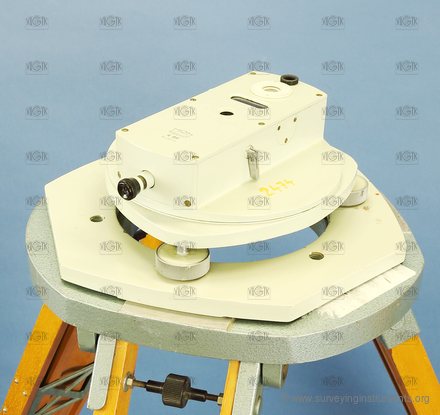

  • gyroteodolit sestává z vteřinového teodolitu Tb-1 a setrvačníkové části
  • pro přípravu (orientaci) slouží samostatná buzola (nebyla zapůjčena)

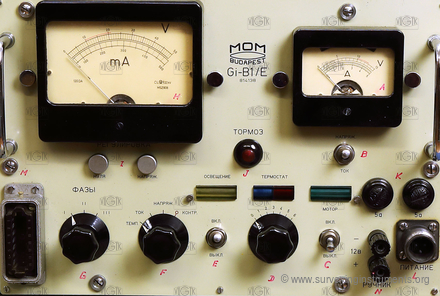

  • pro provoz generátor, kabely a baterie 12 V
  • speciální stativ, příslušenství
  • přesnost určení azimutu 20", doba měření až 1 h

Informace o používání přístroje
  • civilní (metro, tunely) i vojenské použití pro orientace speciálních sítí

Informace o stavu přístroje
  • dobrý

  • VÚGTK: S0235
  • Vlastník: Národní technické muzeum
  • Výrobce: MOM
  • Vyrobeno: 28.02.1966
  • Délka: 250 mm
  • Šířka: 250 mm
  • Výška: 520 mm
  • Hmotnost: 20000 g
  • S/N: 842081

  • ryskový kříž:
  • NK_044
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: speciální
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 175 mm
  • průměr objektivu: 45 mm
  • minimální vzdálenost zaostření dalekohledu: 1800 mm
  • zvětšení dalekohledu: 30
  • provedení centrovače: není
  • buzola: samostatná
  • provedení buzoly: celokruhová
  • nejmenší dílek stupnice buzoly: 1
  • hlavní odečítací pomůcka vodorovného kruhu: koincidenční mikrometr
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1"
  • nastavení nulového čtení na vodorovném kruhu: pastorek
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • hlavní odečítací pomůcky svislého kruhu: koincidenční mikrometr
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1"
  • křížová libela: ne
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 20 mm
  • délka (křížové) libely kolmé na záměru: 55 mm
  • délka bubliny (křížové) libely kolmé na záměru: 20 mm
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ano
  • citlivost alhidádové libely (plate level): 16 "
  • citlivost indexové libely: 20 "
  • určeno pro práce: speciální
