Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

tachymetr – G. CORADI. ZURICH

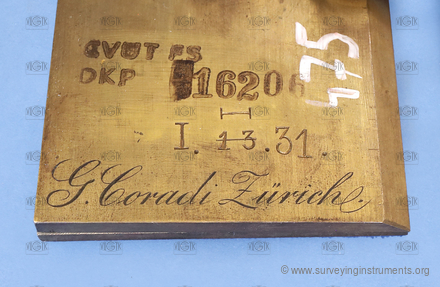

Název výrobce uvedený na přístroji
  • G. CORADI. ZURICH

Konstrukční zajímavosti

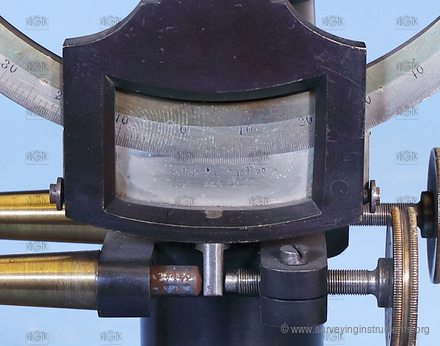

  • segment výškového kruhu 70 - 0 - 70, čtení vernierem v 1. poloze dalekohledu
  • rektifikace vzájemné polohy záměrné osy dalekohledu a hrany pravítka

Informace o používání přístroje
  • vysokoškolská výuka

Informace o stavu přístroje
  • zachovalý

  • VÚGTK: S0239
  • Vlastník: České vysoké učení technické v Praze - Stavební fakulta
  • Výrobce: G. CORADI. ZURICH
  • Vyrobeno: 01.01.1900
  • Délka: 510 mm
  • Šířka: 155 mm
  • Výška: 226 mm
  • Hmotnost: 4540 g
  • S/N:

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: N/A
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 367 mm
  • délka dalekohledu s vysunutým okulárem: 400 mm
  • průměr objektivu: 31 mm
  • minimální vzdálenost zaostření dalekohledu: 5500 mm
  • zvětšení dalekohledu: 28.6
  • buzola: není
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne
  • segment výškového kruhu: ano
  • rozsah segmentu výškového kruhu: 120°
  • průměr svislého kruhu: 100 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 62 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 14 mm
  • délka (křížové) libely kolmé na záměru: 62 mm
  • délka bubliny (křížové) libely kolmé na záměru: 15 mm
  • indexová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 149 mm
  • délka bubliny nivelační libely: 32 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 15 "
  • citlivost alhidádové libely (plate level): 60 "
  • určeno pro práce: běžné
