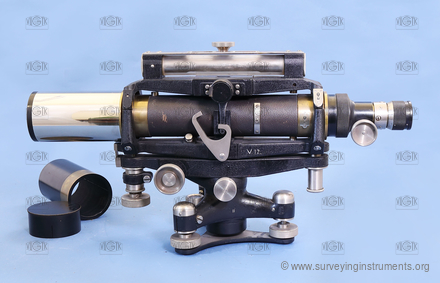

nivelační přístroj – Societe des Lunetiers
Popis

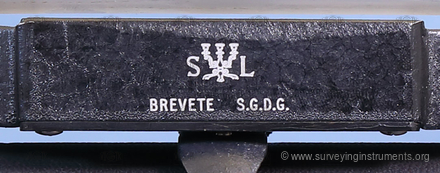

Název výrobce uvedený na přístroji
SL
Konstrukční zajímavosti
sázecí překladná nivelační libela se zajišťovacími zámky
elevační šroub u objektivu
BREVETE S.G.D.G je označení na patent nezajištěný státem
Informace o používání přístroje
vysokoškolská výuka
určeno pro přesné práce
Informace o stavu přístroje
kompletní
obraz je znečištěn
nitkový kříž nelze zaostřit
nelze určit citlivost sázecí libely
Základní údaje
VÚGTK:
S0242
Vlastník:
České vysoké učení technické v Praze - Stavební fakulta
Výrobce:
Societe des Lunetiers
Vyrobeno:
01.01.1925
Délka:
365
mm
Šířka:
143
mm
Výška:
221
mm
Hmotnost:
4230
g
S/N:
V.12.
Technické parametry
typ dalekohledu:
překladný
připojení ke stativu:
deskový s pérovou podložkou
typ ustanovky:
hrubá na osu
kompenzátor:
ne
elevační šroub:
ano
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
415
mm
délka dalekohledu s vysunutým okulárem:
453
mm
průměr objektivu:
50
mm
minimální vzdálenost zaostření dalekohledu:
4100
mm
zvětšení dalekohledu:
25
vodorovný kruh:
ne
segment výškového kruhu:
ne
křížová libela:
ne
nivelační libela:
ne
sázecí libela:
ano
délka sázecí libely:
175
mm
délka bubliny sázecí libely:
34
mm
