Popis
Název výrobce uvedený na přístroji
F. W. Breithaupt & Sohn
Konstrukční zajímavosti

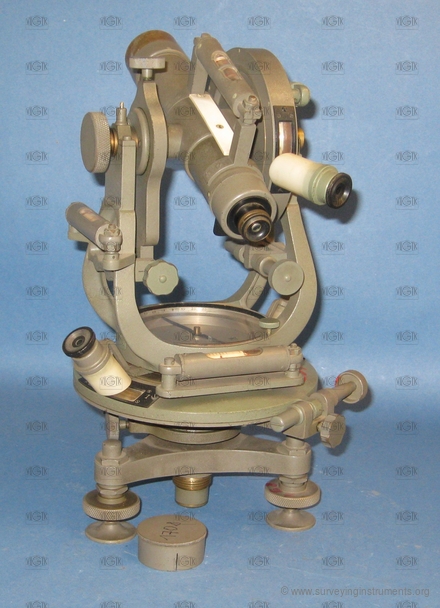

typ přístroje: repetiční buzolní teodolit
reverzní nivelační libela
ryskový dálkoměr
Informace o používání přístroje
používán na ČVUT inv. č. D3-01001708/000
Informace o stavu přístroje
poškozený
silně poškrábané kruhy
zkrácený postup určování parametrů
Základní údaje
VÚGTK:
S0288
Vlastník:
České vysoké učení technické v Praze - Stavební fakulta
Výrobce:
Breithaupt
Vyrobeno:
01.01.1920
Délka:
208
mm
Šířka:
188
mm
Výška:
273
mm
Hmotnost:
4921
g
S/N:
87031
Technické parametry
ryskový kříž:
typ dalekohledu:
prokladný oběma konci
připojení ke stativu:
trojnožka s dvojitým šroubem
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
gon
možnost určení převýšení:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ne
délka dalekohledu s vysunutým okulárem:
197
mm
průměr objektivu:
28
mm
minimální vzdálenost zaostření dalekohledu:
1800
mm
provedení centrovače:
není
buzola:
vestavěná
provedení buzoly:
celokruhová
průměr buzoly:
80
mm
nejmenší dílek stupnice buzoly:
1 gon
průměr vodorovného kruhu:
145
mm
hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
2
nejmenší dílek vodorovného kruhu:
0,2 gon
nastavení nulového čtení na vodorovném kruhu:
repetiční
svislý kruh:
ano
průměr svislého kruhu:
90
mm
hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
2
nejmenší dílek (segmentu) svislého kruhu:
0,5 gon
křížová libela:
ne
délka (křížové) libely kolmé na záměru:
40
mm
délka bubliny (křížové) libely kolmé na záměru:
12
mm
nivelační libela:
ano
délka nivelační libely:
50
mm
délka bubliny nivelační libely:
15
mm
sázecí libela:
ne
indexová libela:
ano
délka indexové libely:
50
mm
délka bubliny indexové libely:
15
mm
určeno pro práce:
běžné
