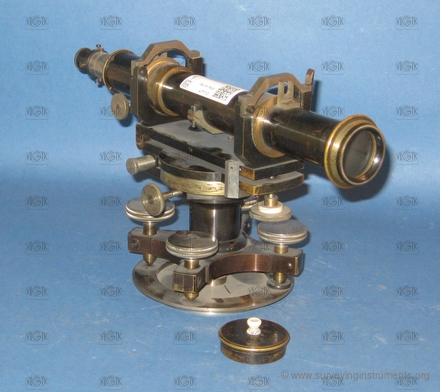

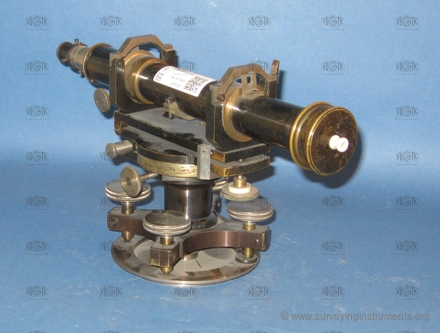

nivelační přístroj – J. & J. Frič
Popis
Název výrobce uvedený na přístroji
Jos. a Jan Frič
Konstrukční zajímavosti
typ přístroje: nivelační přístroj s volným dalekohledem
dělený Hz kruh bez lupy
elevační šroub bez stupnice
4 svislé stavěcí šrouby na kruhové kovové desce se středovým závitem
Informace o používání přístroje
používán na ČVUT inv. č. nové D3-0100539/000
Informace o stavu přístroje
poškozený
neúplný
chybí sázecí nivelační libela
Hz kruh poškrábaný
poškozený 1 zámek dalekohledu
zkrácený postup určování parametrů
Základní údaje
VÚGTK:
S0303
Vlastník:
České vysoké učení technické v Praze - Stavební fakulta
Výrobce:
J. & J. Frič
Vyrobeno:
01.01.1890
Délka:
292
mm
Šířka:
210
mm
Výška:
155
mm
Hmotnost:
2173
g
S/N:
51
Technické parametry
ryskový kříž:
typ dalekohledu:
překladný
připojení ke stativu:
speciální
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
elevační šroub:
ano
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
276
mm
délka dalekohledu s vysunutým okulárem:
292
mm
průměr objektivu:
29
mm
vodorovný kruh:
ano
průměr vodorovného kruhu:
72
mm
hlavní odečítací pomůcka vodorovného kruhu:
index
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
1° / 1'
segment výškového kruhu:
ne
křížová libela:
ne
sázecí libela:
ne
určeno pro práce:
běžné
