teodolit – --undefined--
Popis
Název výrobce uvedený na přístroji

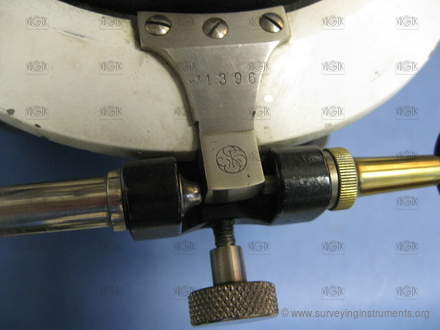

neznámý (na přístroji kruhový ornament snad s písmeny C, S, F)
Konstrukční zajímavosti

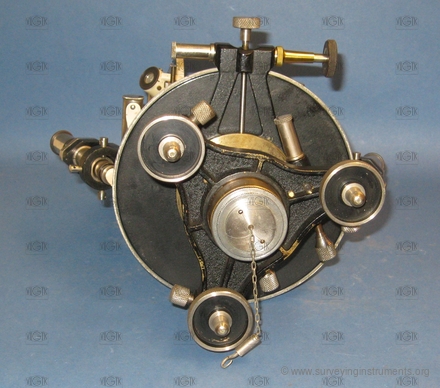

typ přístroje: repetiční teodolit
použitelný jako nadirový provažovač (otvor v alhidádě, víčko)
postavení na stolek
dalekohled prokladný oběma konci i překladný
3 stavěcí šrouby, závit pro upínací šroub cca 40 mm
Informace o používání přístroje
používán na ČVUT inv. č. nové D3-01002143/000
Informace o stavu přístroje
znečištěná optika
vodorovný kruh pro znečištění nečitelný
na svislém kruhu vernier II nečitelný
zkrácený postup určování parametrů
Základní údaje
VÚGTK:
S0317
Vlastník:
České vysoké učení technické v Praze - Stavební fakulta
Výrobce:
--undefined--
Vyrobeno:
01.01.1920
Délka:
235
mm
Šířka:
270
mm
Výška:
352
mm
Hmotnost:
5674
g
S/N:
1396
Technické parametry
ryskový kříž:
typ dalekohledu:
prokladný oběma konci
připojení ke stativu:
trojnožka s dvojitým šroubem
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
možnost určení převýšení:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ne
délka dalekohledu s vysunutým okulárem:
220
mm
průměr objektivu:
36
mm
minimální vzdálenost zaostření dalekohledu:
2000
mm
provedení centrovače:
není
buzola:
není
průměr vodorovného kruhu:
165
mm
hlavní odečítací pomůcka vodorovného kruhu:
stupnicový mikroskop
počet odečítacích pomůcek vodorovného kruhu:
2
nastavení nulového čtení na vodorovném kruhu:
repetiční
svislý kruh:
ano
segment výškového kruhu:
ne
hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
2
nejmenší dílek (segmentu) svislého kruhu:
20´/ 1´
křížová libela:
ne
délka (křížové) libely rovnoběžné se záměrou:
65
mm
délka bubliny (křížové) libely rovnoběžné se záměrou:
16
mm
nivelační libela:
ano
délka nivelační libely:
105
mm
délka bubliny nivelační libely:
35
mm
sázecí libela:
ne
indexová libela:
ano
délka indexové libely:
50
mm
délka bubliny indexové libely:
20
mm
určeno pro práce:
přesné
