Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

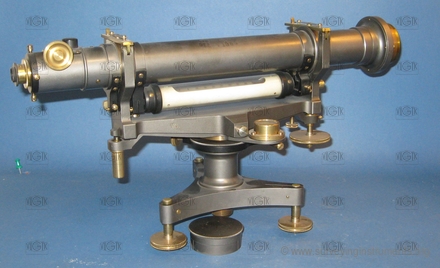

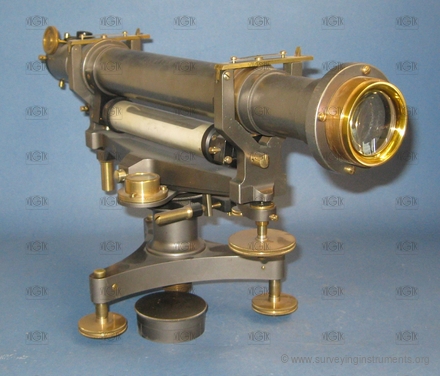

nivelační přístroj – Fennel

Název výrobce uvedený na přístroji
  • Otto Fennel Söhne

Konstrukční zajímavosti
  • typ přístroje: Nivelační přístroj s překladným dalekohledem, typ II
  • jednoosá libela pod dalekohledem
  • svislá rektifikace ložiska dalekohledu

Informace o používání přístroje
  • používán na ČVUT inv. č. nové D3-01001565/000

Informace o stavu přístroje
  • funkční
  • zkrácený postup určování parametrů

  • VÚGTK: S0348
  • Vlastník: České vysoké učení technické v Praze - Stavební fakulta
  • Výrobce: Fennel
  • Vyrobeno: 01.01.1925
  • Délka: 522 mm
  • Šířka: 160 mm
  • Výška: 230 mm
  • Hmotnost: 5425 g
  • S/N: 15214

  • ryskový kříž:
  • NK_001
  • typ dalekohledu: překladný
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • elevační šroub: ano
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 458 mm
  • délka dalekohledu s vysunutým okulárem: 522 mm
  • průměr objektivu: 42 mm
  • vodorovný kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 160 mm
  • délka bubliny nivelační libely: 20 mm
  • sázecí libela: ne
  • určeno pro práce: přesné
