Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

teodolit – Brandeis

Typ měřidla

  • buzolní teodolit

Název výrobce uvedený na přístroji

  • R. M. Brandeis

Konstrukční zajímavosti
  • na Hz kruhu levostranné a pravostranné číslování
  • buzola odnímatelná

Informace o používání přístroje
  • používán na ČVUT ev. č B58 a 2336

Informace o stavu přístroje
  • zničený nitkový kříž
  • schází vynášecí deska buzoly

  • VÚGTK: S0059
  • Vlastník: Národní technické muzeum
  • Výrobce: Brandeis
  • Vyrobeno: 01.01.1860
  • Délka: 377 mm
  • Šířka: 178 mm
  • Výška: 243 mm
  • Hmotnost: 5480 g
  • S/N:

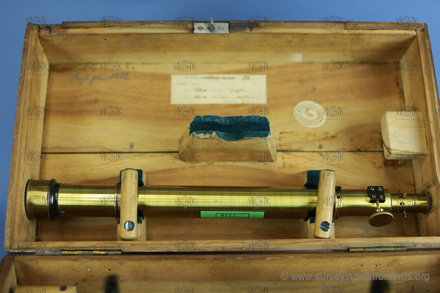

  • typ dalekohledu: překladný
  • připojení ke stativu: speciální
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • obraz v dalekohledu: vzpříměný
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 375 mm
  • délka dalekohledu s vysunutým okulárem: 402 mm
  • průměr objektivu: 35 mm
  • minimální vzdálenost zaostření dalekohledu: 3600 mm
  • zvětšení dalekohledu: 20
  • provedení centrovače: není
  • buzola: vestavěná
  • provedení buzoly: celokruhová
  • průměr buzoly: 110 mm
  • nejmenší dílek stupnice buzoly: 30'
  • průměr vodorovného kruhu: 178 mm

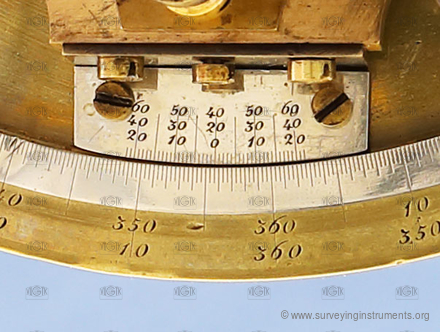

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 2'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ano
  • rozsah segmentu výškového kruhu: -50° - +50°
  • průměr svislého kruhu: 80 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 68 mm
  • délka bubliny (křížové) libely kolmé na záměru: 15 mm
  • indexová libela: ne
