přístroje
nivelační přístroj
Ni I
výrobci
Carl Zeiss Jena
Ni I
×
×
×
Předchozí
Další

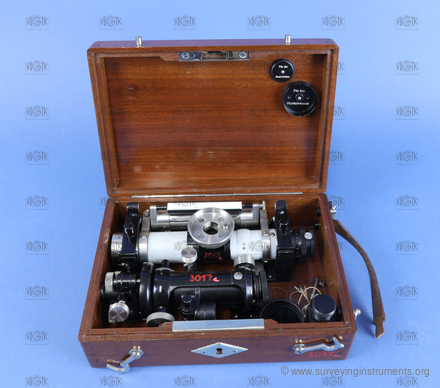

Ni I
Popis
Název výrobce uvedený na přístroji
Carl Zeiss Jena
Konstrukční zajímavosti
hranolové sledování nivelační libely
horizontace 3 svislými šrouby, urovnávajícími alhidádu
spojení dalekohledu s pevnou libelou a alhidády bajonetem s pojistkou
Informace o stavu přístroje
chybí postavení na čepový stativ
nalepená stupnice u nivelační libely
Základní údaje
VÚGTK:
S0009
Vlastník:
Národní technické muzeum
Výrobce:
Carl Zeiss Jena
Vyrobeno:
01.01.1910
Délka:
65
mm
Šířka:
57
mm
Výška:
180
mm
Hmotnost:
1680
g
S/N:
910
Technické parametry
ryskový kříž:
typ dalekohledu:
pevný
připojení ke stativu:
čepový
typ ustanovky:
hrubá na osu
kompenzátor:
ne
elevační šroub:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
proměnná délka dalekohledu:
ne
délka dalekohledu se zasunutým okulárem:
196
mm
délka dalekohledu s vysunutým okulárem:
198
mm
průměr objektivu:
34
mm
minimální vzdálenost zaostření dalekohledu:
2780
mm
zvětšení dalekohledu:
20
vodorovný kruh:
ne
segment výškového kruhu:
ne
křížová libela:
ne
nivelační libela:
ano
délka nivelační libely:
108
mm
délka bubliny nivelační libely:
50
mm
sázecí libela:
ne
určeno pro práce:
běžné
