Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

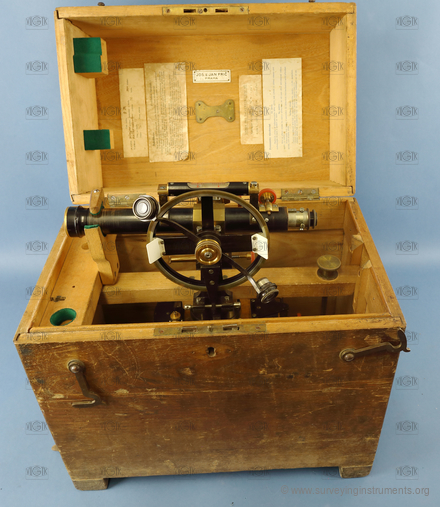

teodolit – J. & J. Frič

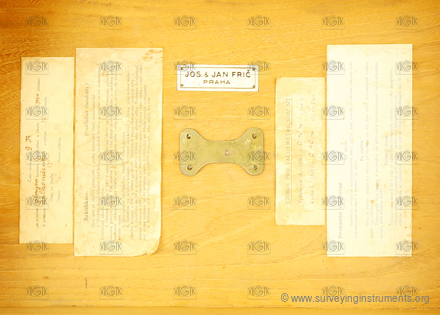

Název výrobce uvedený na přístroji
  • Josef & Jan Frič

Konstrukční zajímavosti
  • vodorovný kruh v krytu

Informace o stavu přístroje
  • 1 odečítací pomůcka vodorovného kruhu nefunkční - ohnutý držák lupy
  • poškozený nitkový kříž - chybí spodní dálkoměrné vlákno
  • citlivost alhidádových libel nelze určit - pouze 2 rysky

  • VÚGTK: S0087
  • Vlastník: Národní technické muzeum
  • Výrobce: J. & J. Frič
  • Vyrobeno: 01.01.1910
  • Délka: 270 mm
  • Šířka: 190 mm
  • Výška: 349 mm
  • Hmotnost: 5920 g
  • S/N: 4179

  • ryskový kříž:
  • NK_028
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 268 mm
  • délka dalekohledu s vysunutým okulárem: 298 mm
  • průměr objektivu: 25 mm
  • minimální vzdálenost zaostření dalekohledu: 2800 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 160 mm

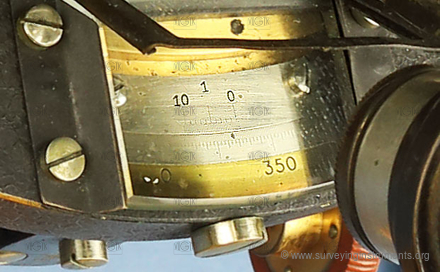

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 20"
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 127 mm

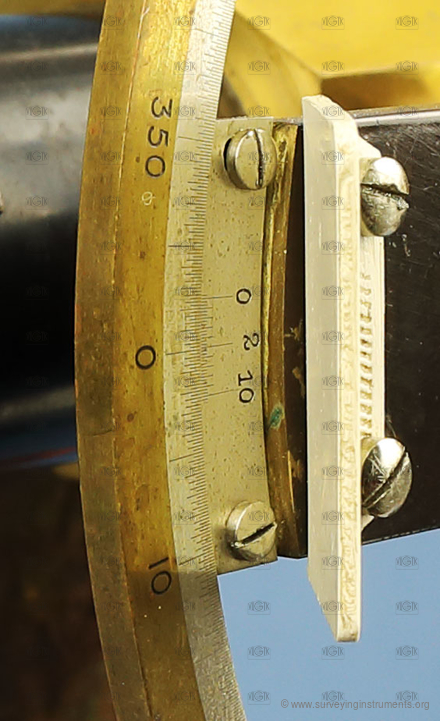

  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 20"
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 70 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 10 mm
  • délka (křížové) libely kolmé na záměru: 70 mm
  • délka bubliny (křížové) libely kolmé na záměru: 10 mm
  • nivelační libela: ano
  • délka nivelační libely: 88 mm
  • délka bubliny nivelační libely: 20 mm
  • sázecí libela: ne
  • indexová libela: ne
  • citlivost sázecí / nivelační libely: 15 "
  • určeno pro práce: běžné
