Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století
6R
Název výrobce uvedený na přístroji
- Jos. & Jan Frič Praha
- vodorovný kruh v krytu
- triangulační teodolit, nemá svislý kruh
- údajně ojediněle používán při budování JTSK na moravsko-slovenském pomezí.
- mikrometrický šroub odečítací pomůcky není plně funkční
- nelze určit citlivost alhidádové libely (pouze 2 rysky)
- VÚGTK: S0095
- Vlastník: Národní technické muzeum
- Výrobce: J. & J. Frič
- Vyrobeno: 01.01.1900
- Délka: 385 mm
- Šířka: 260 mm
- Výška: 315 mm
- Hmotnost: 8600 g
- S/N: 1216
- ryskový kříž:
-
- typ dalekohledu: překladný
- připojení ke stativu: trojnožka s dvojitým šroubem
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: ° ' "
- možnost určení převýšení: ne
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ano
- délka dalekohledu se zasunutým okulárem: 385 mm
- délka dalekohledu s vysunutým okulárem: 410 mm
- průměr objektivu: 50 mm
- minimální vzdálenost zaostření dalekohledu: 5800 mm
- zvětšení dalekohledu: 25
- provedení centrovače: není
- buzola: není
- průměr vodorovného kruhu: 190 mm

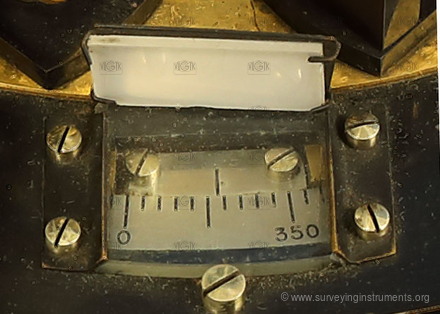

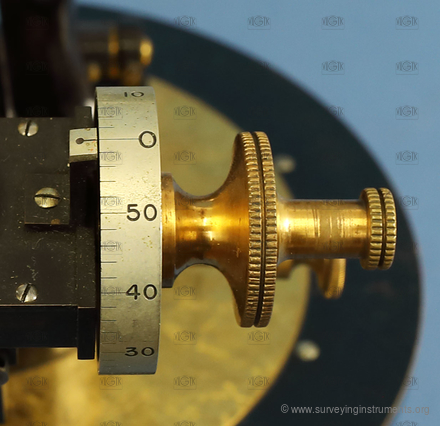

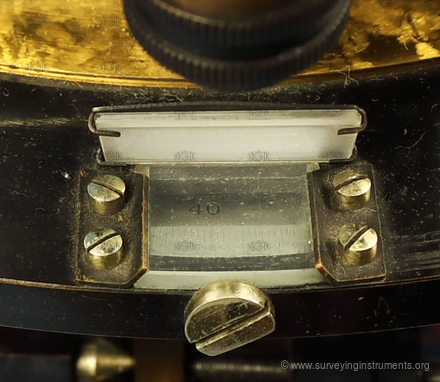

- hlavní odečítací pomůcka vodorovného kruhu: šroubový mikrometr
- počet odečítacích pomůcek vodorovného kruhu: 2
- nejmenší dílek vodorovného kruhu: 2"
- nastavení nulového čtení na vodorovném kruhu: repetiční
- svislý kruh: ne
- segment výškového kruhu: ne
- křížová libela: ano
- délka (křížové) libely rovnoběžné se záměrou: 70 mm
- délka bubliny (křížové) libely rovnoběžné se záměrou: 15 mm
- délka (křížové) libely kolmé na záměru: 70 mm
- délka bubliny (křížové) libely kolmé na záměru: 15 mm
- nivelační libela: ne
- sázecí libela: ne
- indexová libela: ne
- určeno pro práce: velmi přesné
