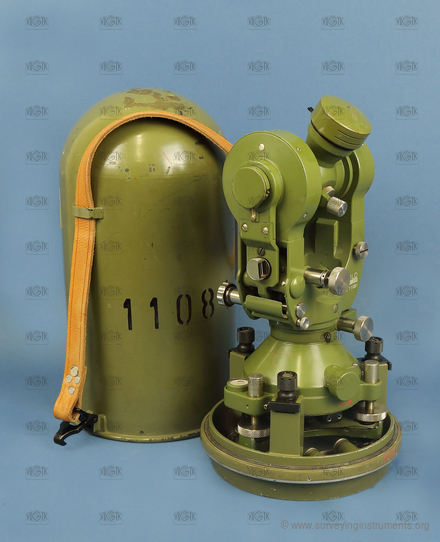

T3
Název výrobce uvedený na přístroji
- Wild HEERBURGG
- vodorovný a svislý kruh jsou v krytu
- indexová libela je v krytu (dělený obraz)
- zachovalý
- VÚGTK: S0097
- Vlastník: Národní technické muzeum
- Výrobce: Wild Heerburgg
- Vyrobeno: 01.01.1960
- Délka: 152 mm
- Šířka: 152 mm
- Výška: 268 mm
- Hmotnost: 5510 g

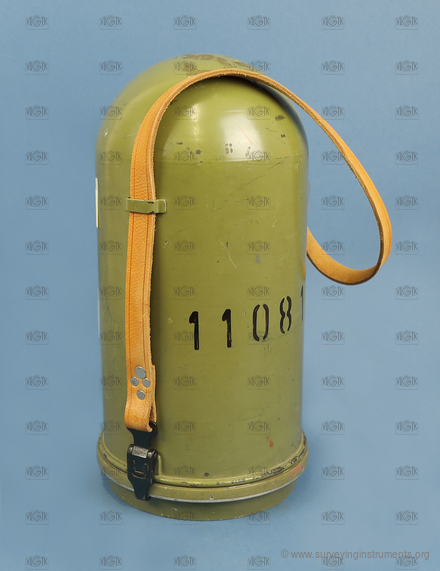

- S/N: 11081
- ryskový kříž:
-
- typ dalekohledu: prokladný oběma konci
- připojení ke stativu: deskový s pérovou podložkou
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: ° ' "
- možnost určení převýšení: ano
- typ dálkoměru: optický
- konstrukce dálkoměru: integrovaný
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ne
- délka dalekohledu se zasunutým okulárem: 145 mm
- průměr objektivu: 40 mm
- minimální vzdálenost zaostření dalekohledu: 1400 mm
- zvětšení dalekohledu: 30
- provedení centrovače: v trojnožce
- buzola: není
- průměr vodorovného kruhu: 100 mm
- hlavní odečítací pomůcka vodorovného kruhu: koincidenční mikrometr
- počet odečítacích pomůcek vodorovného kruhu: 1
- nejmenší dílek vodorovného kruhu: 1"
- nastavení nulového čtení na vodorovném kruhu: pastorek
- svislý kruh: ano
- segment výškového kruhu: ne
- průměr svislého kruhu: 80 mm
- hlavní odečítací pomůcky svislého kruhu: koincidenční mikrometr
- počet odečítacích pomůcek (segmentu) svislého kruhu: 1
- nejmenší dílek (segmentu) svislého kruhu: 1"
- křížová libela: ne
- délka (křížové) libely kolmé na záměru: 60 mm
- délka bubliny (křížové) libely kolmé na záměru: 22 mm
- nivelační libela: ne
- sázecí libela: ne
- indexová libela: ano
- délka indexové libely: 60 mm
- citlivost alhidádové libely (plate level): 20 "
- určeno pro práce: přesné
