Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století
tachymetr – Haase a Wilhelm
Název výrobce uvedený na přístroji
- Ant Haase v Praze
- typ přístroje - buzolní tachymetr
- buzola umístěna nad dalekohledem
- ustanovka vodorovného kruhu je obvodová
- ustanovka svislého kruhu je osová
- chybí/nelze zaostřit nitkový kříž
- citlivost nivelační libely nelze určit (2 rysky)
- typ dálkoměru nelze určit
- VÚGTK: S0099
- Vlastník: Národní technické muzeum
- Výrobce: Haase a Wilhelm
- Vyrobeno: 01.01.1890
- Délka: 150 mm
- Šířka: 123 mm
- Výška: 251 mm
- Hmotnost: 2170 g
- S/N:
- typ dalekohledu: prokladný jedním koncem
- připojení ke stativu: tulejka
- typ ustanovky: hrubá na obvod
- kompenzátor: ne
- použité jednotky: ° ' "
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ano
- délka dalekohledu se zasunutým okulárem: 457 mm
- délka dalekohledu s vysunutým okulárem: 463 mm
- průměr objektivu: 17 mm
- minimální vzdálenost zaostření dalekohledu: 7200 mm
- zvětšení dalekohledu: 7
- provedení centrovače: není

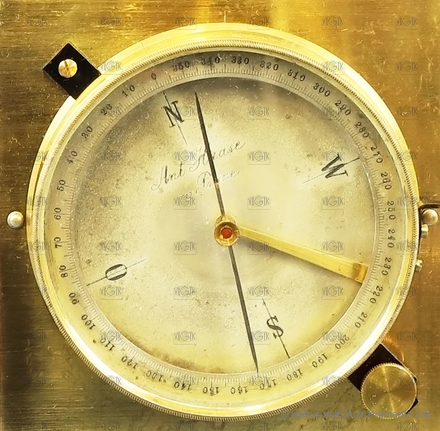

- buzola: nasazovací
- provedení buzoly: celokruhová
- průměr buzoly: 90 mm
- nejmenší dílek stupnice buzoly: 30'
- průměr vodorovného kruhu: 115 mm

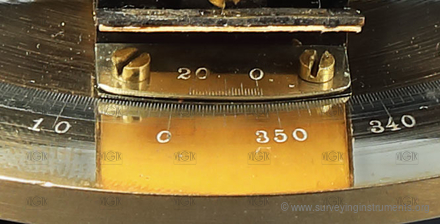

- hlavní odečítací pomůcka vodorovného kruhu: vernier
- počet odečítacích pomůcek vodorovného kruhu: 1
- nejmenší dílek vodorovného kruhu: 1'
- nastavení nulového čtení na vodorovném kruhu: nelze
- svislý kruh: ne

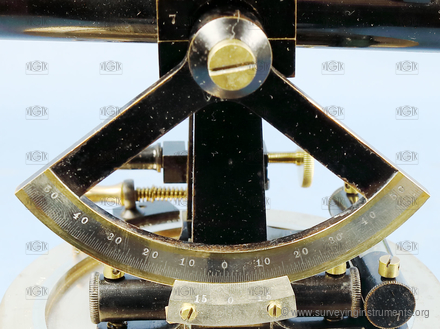

- segment výškového kruhu: ano
- rozsah segmentu výškového kruhu: +-50
- průměr svislého kruhu: 104 mm
- hlavní odečítací pomůcky svislého kruhu: vernier
- počet odečítacích pomůcek (segmentu) svislého kruhu: 1
- nejmenší dílek (segmentu) svislého kruhu: 1'
- křížová libela: ano
- délka (křížové) libely rovnoběžné se záměrou: 62 mm
- délka bubliny (křížové) libely rovnoběžné se záměrou: 10 mm
- délka (křížové) libely kolmé na záměru: 62 mm
- délka bubliny (křížové) libely kolmé na záměru: 12 mm
- indexová libela: ne
- nivelační libela: ano
- délka nivelační libely: 78 mm
- délka bubliny nivelační libely: 15 mm
- sázecí libela: ne
- citlivost alhidádové libely (plate level): 50 "
- určeno pro práce: běžné
