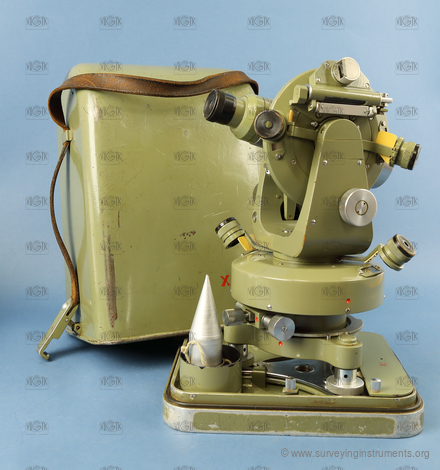

Th 30x

Název výrobce uvedený na přístroji
  • Meopta

Konstrukční zajímavosti
  • kruhy jsou v krytu
  • indexová libela je v krytu (dělený obraz)
  • alhidádová libela v krytu

Informace o stavu přístroje
  • dobrý

  • VÚGTK: S0102
  • Vlastník: Národní technické muzeum
  • Výrobce: Meopta
  • Vyrobeno: 01.01.1959
  • Délka: 183 mm
  • Šířka: 170 mm
  • Výška: 277 mm
  • Hmotnost: 4750 g
  • S/N: 5042580

  • ryskový kříž:
  • NK_019
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: gon
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 172 mm
  • průměr objektivu: 42 mm
  • minimální vzdálenost zaostření dalekohledu: 1300 mm
  • zvětšení dalekohledu: 28
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 130 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 115 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ano
  • délka (křížové) libely kolmé na záměru: 70 mm
  • délka bubliny (křížové) libely kolmé na záměru: 17 mm
  • nivelační libela: ano
  • délka nivelační libely: 70 mm
  • délka bubliny nivelační libely: 25 mm
  • sázecí libela: ne
  • indexová libela: ano
  • délka indexové libely: 65 mm
  • citlivost sázecí / nivelační libely: 20 "
  • citlivost alhidádové libely (plate level): 35 "
  • určeno pro práce: běžné
