Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

tachymetr – J. & J. Frič

Název výrobce uvedený na přístroji
  • PRAGUE JOS. & JAN FRIČ

Konstrukční zajímavosti
  • velká krabicová libela ve svislé ose stroje
  • dalekohled lze odmontovat a proložit (nestandardní)

Informace o stavu přístroje
  • chybí nitkový kříž
  • obraz je znečištěný

  • VÚGTK: S0104
  • Vlastník: Národní technické muzeum
  • Výrobce: J. & J. Frič
  • Vyrobeno: 01.01.1895
  • Délka: 225 mm
  • Šířka: 125 mm
  • Výška: 175 mm
  • Hmotnost: 1410 g
  • S/N: 417

  • typ dalekohledu: pevný
  • připojení ke stativu: tulejka
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 223 mm
  • délka dalekohledu s vysunutým okulárem: 260 mm
  • průměr objektivu: 17 mm
  • minimální vzdálenost zaostření dalekohledu: 1430 mm
  • zvětšení dalekohledu: 22
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 110 mm

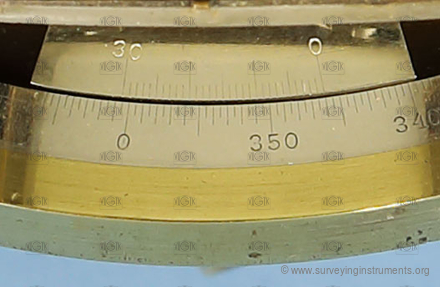

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne

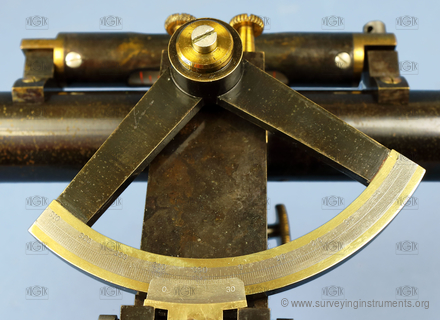

  • segment výškového kruhu: ano
  • rozsah segmentu výškového kruhu: 100
  • průměr svislého kruhu: 100 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ne
  • indexová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 87 mm
  • délka bubliny nivelační libely: 22 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 25 "
  • určeno pro práce: hrubé
