tachymetr – Kern
Popis
Název výrobce uvedený na přístroji
Kern & Co Aarau-Schweitz
Konstrukční zajímavosti
typ přístroje - pravítkový tachymetr
točná osa dalekohledu je umístěna excentricky

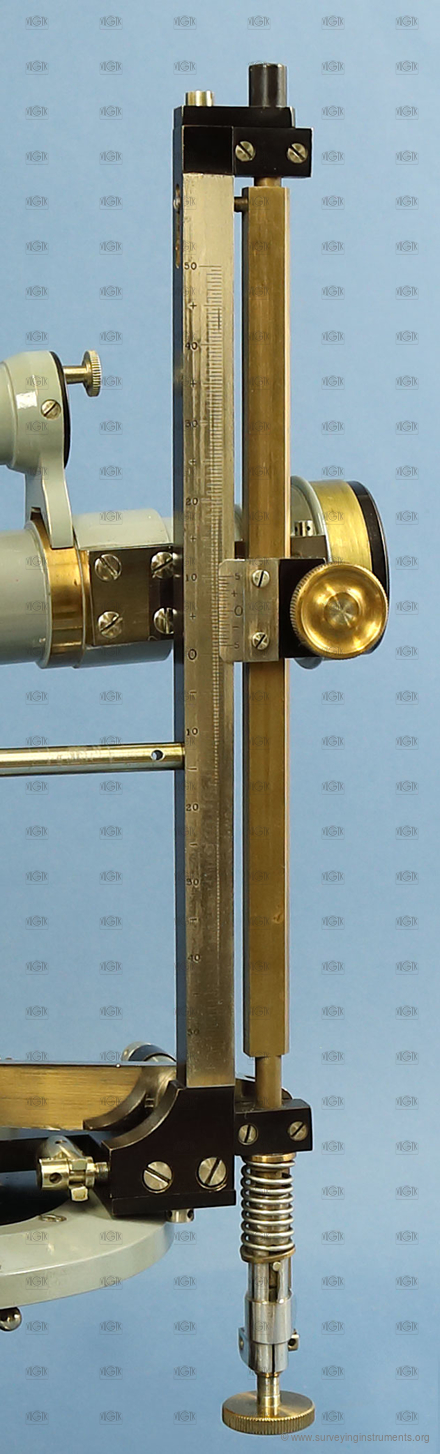

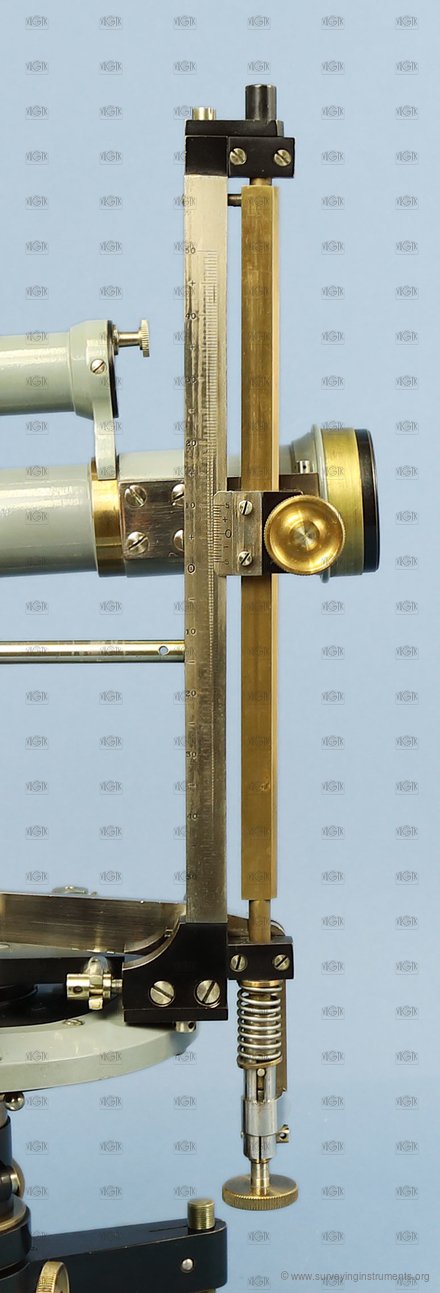

určení délky a převýšení pomocí pravítka (stupnice +-50)
křížová sázecí libela (délka 98 mm, délka bubliny 23 mm, citlivost 20"
Informace o používání přístroje
ČVŠT v Praze
Informace o stavu přístroje
poškozený kryt vodorovného kruhu
sázecí libela - zjevný úbytek kapaliny - bublina je přes celou délku libely

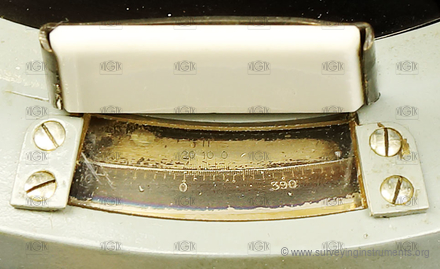

dělení stupnic a odečítací pomůcky jsou zoxidované - není možné přesné odečítání
hlavní sázecí libela nemá rysky - nelze určit citlivost
Základní údaje
VÚGTK:
S0106
Vlastník:
Národní technické muzeum
Výrobce:
Kern
Vyrobeno:
01.01.1900
Délka:
265
mm
Šířka:
175
mm
Výška:
365
mm
Hmotnost:
5440
g
S/N:
20117
Technické parametry
ryskový kříž:
typ dalekohledu:
speciální
připojení ke stativu:
trojnožka s dvojitým šroubem
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
gon
typ dálkoměru:
mechanický
konstrukce dálkoměru:
integrovaný
autoredukce délek:
ne
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
260
mm
délka dalekohledu s vysunutým okulárem:
288
mm
průměr objektivu:
30
mm
minimální vzdálenost zaostření dalekohledu:
3950
mm
zvětšení dalekohledu:
25
provedení centrovače:
není
buzola:
není
průměr vodorovného kruhu:
140
mm
hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
2
nejmenší dílek vodorovného kruhu:
1'
nastavení nulového čtení na vodorovném kruhu:
repetiční
svislý kruh:
ne
segment výškového kruhu:
ne
hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
1
nejmenší dílek (segmentu) svislého kruhu:
0,5
křížová libela:
ano
délka (křížové) libely rovnoběžné se záměrou:
84
mm
délka bubliny (křížové) libely rovnoběžné se záměrou:
15
mm
délka (křížové) libely kolmé na záměru:
98
mm
délka bubliny (křížové) libely kolmé na záměru:
23
mm
indexová libela:
ne
nivelační libela:
ne
sázecí libela:
ano
délka sázecí libely:
120
mm
citlivost alhidádové libely (plate level):
20
"
určeno pro práce:
běžné
