Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

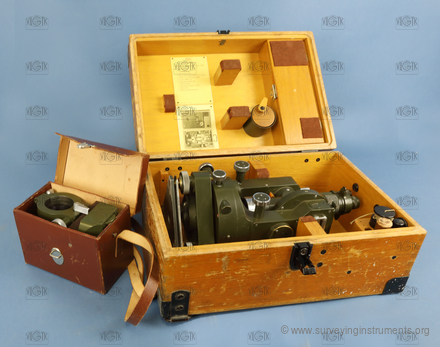

Theo 030

Název výrobce uvedený na přístroji
  • Carl Zeiss Jena

Konstrukční zajímavosti
  • má meridiánový nástavec Carl Zeiss Jena 1 DDR v.č. 158471 s protizávažím (váha 710 g, délka 80 mm, šířka 70 mm, výška 40 mm)
  • nástavec váží 400 g, délka je 95 mm, šířka 93 mm, výška 103 mm
  • repetiční se svorou
  • možnost osazení trubicového usměrňovače

Informace o používání přístroje
  • zřejmě FAST VUT Brno

Informace o stavu přístroje
  • nefunguje repetiční svora

  • VÚGTK: S0112
  • Vlastník: Vysoké učení technické v Brně
  • Výrobce: Carl Zeiss Jena
  • Vyrobeno: 01.01.1950
  • Délka: 195 mm
  • Šířka: 143 mm
  • Výška: 250 mm
  • Hmotnost: 4000 g
  • S/N: 85348

  • ryskový kříž:
  • NK_012
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: gon
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 195 mm
  • průměr objektivu: 35 mm
  • minimální vzdálenost zaostření dalekohledu: 2000 mm
  • zvětšení dalekohledu: 20
  • provedení centrovače: není
  • buzola: není
  • provedení buzoly: usměrňovač
  • průměr vodorovného kruhu: 115 mm
  • hlavní odečítací pomůcka vodorovného kruhu: stupnicový mikroskop
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 30"
  • nastavení nulového čtení na vodorovném kruhu: svora
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 95 mm
  • hlavní odečítací pomůcky svislého kruhu: stupnicový mikroskop
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 30"
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 70 mm
  • délka bubliny (křížové) libely kolmé na záměru: 18 mm
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ano
  • délka indexové libely: 70 mm
  • citlivost alhidádové libely (plate level): 30 "
  • citlivost indexové libely: 30 "
  • určeno pro práce: běžné
