Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století
Carl Zeiss Jena
Carl Zeiss založil v Jeně v roce 1846 závody pro přesnou mechaniku a optiku. K významným spolupracovníkům patřili např. E. Abbe, O. Schott. V roce 1892 firma vyrobila pod označením Zeiss stereotelemeter podle návrhu Henri de Grousilliera stereoskopický dálkoměr se základnou v přístroji. Vědecký spolupracovník Carl Pulfrich vynalezl v roce 1901 princip stereoskopické fotogrammetrie včetně prostorové měřické značky a zkonstruoval první stereokomparátor; testován byl v roce 1903. Z principu stereokomparátoru byl odvozen stereoautograf. C. Pulfrich použil roku 1906 u fototeodolitu kovovou základnovou lať. V letech 1909 a 1911 firma zdokonalila první analogový fotogrammetrický přístroj, autostereograf npor. Eduarda von Orel, a vyráběla ho pod označením stereoautograf pro vyhodnocení polohopisu i výškopisu ze snímkových stereodvojic.
Geodetické oddělení firmy Zeiss bylo založeno roku 1909 H. Wildem. Ten zavedl u dalekohledů nivelačních přístrojů, kterými začínala výroba, vnitřní zaostřovací čočku. Další novinkou bylo koincidenční urovnání libely pomocí hranolového systému. V roce 1914 poprvé použil v konstrukci nivelačního přístroje optický mikrometr a klínový tvar ryskového kříže pro zvýšení přesnosti čtení na lati. V roce 1912 firma Zeiss podala patent na dálkoměr se základnou v přístroji, z kterého se zřejmě vyvinul pozdější BRT 006. V roce 1922 byl uveden na trh Zeiss Th I, první teodolit se skleněnými kruhy, který se v praxi (celkem na čtvrtý pokus) prosadil. Konstrukci přístroje navrhl již roku 1918 H. Wild. Na základě návrhu Waltera Bauersfelda byl vyroben v roce 1923 první stereoplanigraf, analogový přístroj pro vyhodnocení stereodvojic leteckých snímků s optickou projekcí. V témže roce stejná firma vyrobila první invarovou základnovou lať, v roce 1925 kameru TAF. V roce 1927 závody Zeiss vyrobily podle myšlenky švýcarského zeměměřiče Rudolfa Bosshardta autoredukční dvojobrazový dálkoměr, známou Redtu. Pro zvětšení snímkovaného území byla v roce 1930 postavena letecká automatická čtyřkomora.
Po 2. světové válce a rozdělení Německa byly v roce 1946 založeny závody Zeiss v Obekochenu. Ty už v roce 1951 vyrobily první kompenzační nivelační přístroj, typ Ni 2 (m0 = 2 mm), který se dostal do běžné praxe. Kompenzátory, nahrazující kapalinové libely, byly následně používány i v dalších konstrukcích. Reg Elta 14, produkt stejných závodů Zeiss Oberkochen, se stala světově první kompaktní totální stanicí. K dohodě o používání známé značky s firmou VEB Zeiss Jena došlo v roce 1971. (Oberkochenský podnik exportoval do tzv. socialistických zemí pod označením Opton, podnik z Jeny na západoevropské trhy jako Feinmechanik aus Jena; na některých trzích, např. v severní Americe, působily pod svými značkami.) Obě firmy pokrývaly celý sortiment a dosáhly světové proslulosti.

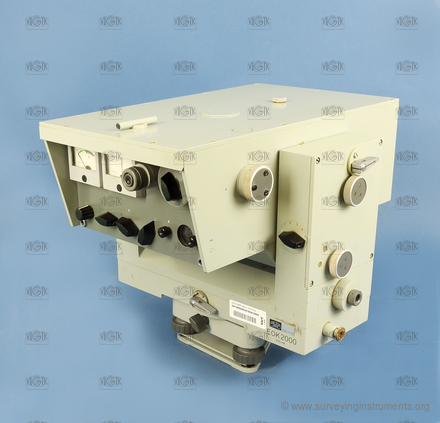

U nás byly pro přesné práce převážně používány přístroje VEB Zeiss Jena. Z jejich produkce připomeňme aspoň řadu teodolitů Theo 003, 010 (s čočkozrcadlovým dalekohledem), 010 a 020 s úpravami A, B, 030, řadu nivelačních přístrojů: libelového Ni 004 a kompensátorových 020, 030, 050 včetně oblíbeného Ni 007 a typu RENI 002 s počátky registrace dat, dále provažovač PZL a tachymetry Dahlta a Redta, elektronické dálkoměry EOS, EOT, EOK, dále fotogrammetrické fototeodolity Photheo 19/1318, pozemní kamery UMK, stereoskopické SMK, letecké kamery MRB, LMK a multispektrální MSK a MFK, a vyhodnocovací přístroje.
Po znovusjednocení Německa v roce 1990 došlo do roku 1995 v několika krocích ke spojení závodů Zeiss v Jeně a v Oberkochenu do Zeiss AG. V Jeně se oddělila dnešní Jenoptik AG. Geodetické oddělení Zeiss AG převzala firma Geodimeter a tu krátce poté nadnárodní koncern Trimble.
Související:

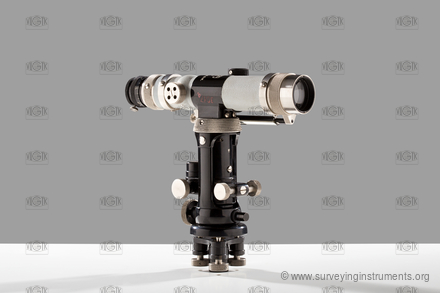

Ni I
nivelační přístroj
Název výrobce uvedený na přístroji- Carl Zeiss Jena
- hranolové sledování nivelační libely
- horizontace 3 svislými šrouby, urovnávajícími alhidádu
- spojení dalekohledu s pevnou libelou a alhidády bajonetem s pojistkou
- chybí postavení na čepový stativ
- nalepená stupnice u nivelační libely

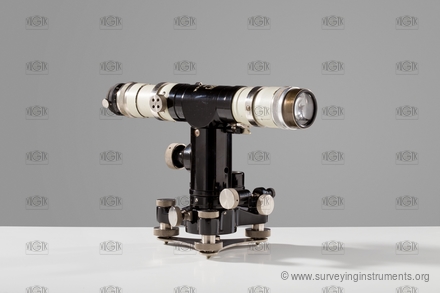

Ni II
nivelační přístroj
Název výrobce uvedený na přístroji- Carl Zeiss Jena
- připevnění - odnímatelná trojnožka se závitem ke stativu (díra průměru 13 mm, šroub průměru 15 mm (zuby))
- upevnění v krabici stativovým šroubem
- demontovaná nivelační libela (chybí)
- nitkový kříž není vidět
LODIS
dálkoměr
Název výrobce uvedený na přístroji
- Carl Zeiss Jena
- přístroj pro měření ortogonální metodou
- dalekohled s vestavěným dvouobrazovým dálkoměrem a integrovanou sluneční clonou
- na svislé ose dvojitý pentagon s průzorem pro zařazení do přímky a vytyčení pravého úhlu
- přístroj má pouze krabicovou libelu
- vysokoškolská výuka
- zachovalý
Teletop
tachymetr
Název výrobce uvedený na přístroji
- Carl Zeiss Jena Teletop 6x
- rameno délky 300 mm
- buzola je v krytu
- v případě trvalé signalizace cílů (např. rohy domů, praskliny) není třeba umělé signalizace
- zachovalý
- díky konstrukci přístroje a dělenému obrazu nebylo možné určit zvětšení dalekohledu

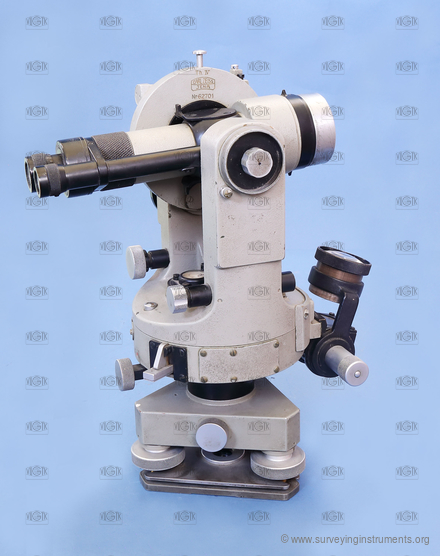

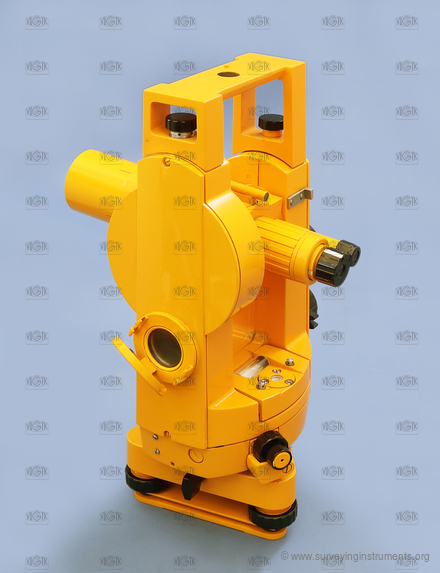

Theo 030
teodolit
Název výrobce uvedený na přístroji
- Carl Zeiss Jena
- má meridiánový nástavec Carl Zeiss Jena 1 DDR v.č. 158471 s protizávažím (váha 710 g, délka 80 mm, šířka 70 mm, výška 40 mm)
- nástavec váží 400 g, délka je 95 mm, šířka 93 mm, výška 103 mm
- repetiční se svorou
- možnost osazení trubicového usměrňovače
- zřejmě FAST VUT Brno
- nefunguje repetiční svora

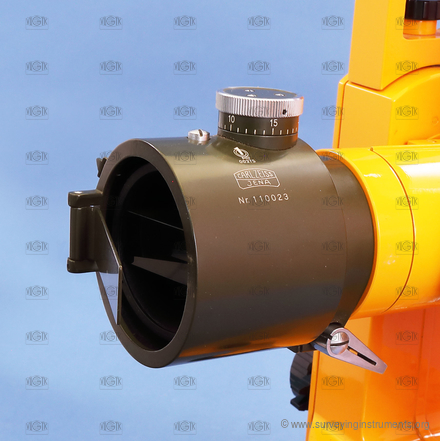

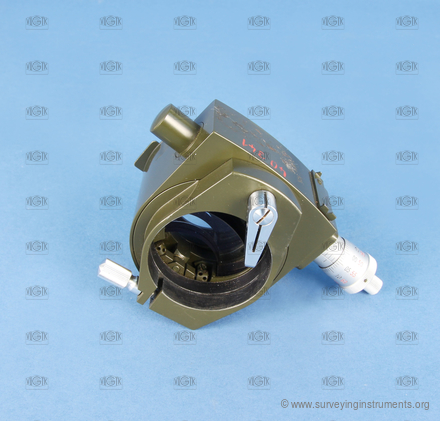

dálkoměr
Název výrobce uvedený na přístroji
- CARL ZEISS JENA
- typ přístroje - nasazovací dvouobrazový dálkoměr na teodolity výrobce
- čtecí mikrometr
- vodorovná lať v cíli
- polygonizace, přesnost šikmé délky až 2 cm / 100 m
- dobrý

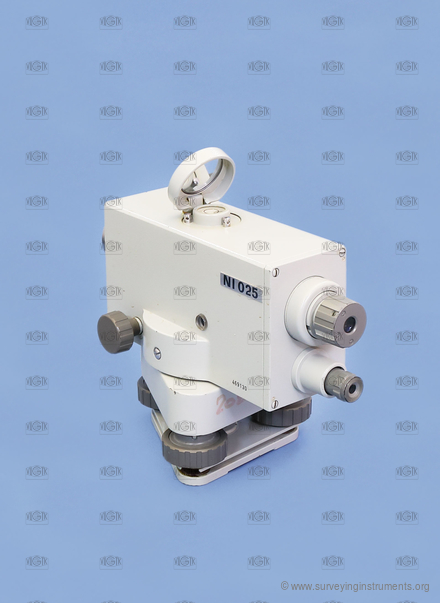

Ni 025
nivelační přístroj
Název výrobce uvedený na přístroji
- Carl Zeiss Jena
- nefunkční kompenzátor
Theo 010
teodolit
Název výrobce uvedený na přístroji- Carl Zeiss Jena
- použit čočkozrcadlový dalekohled
- možnost použít se sázecí libelou
- přístroj byl používán ve firmě pt geodet, která se zaměřovala na důlní měřictví a inženýrskou geodézii
- včetně kompletního originálního příslušenství

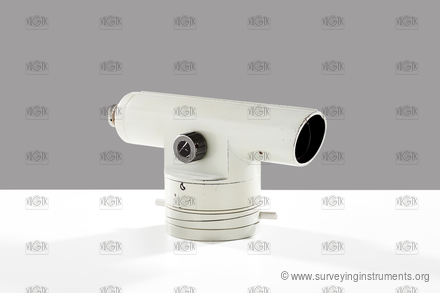

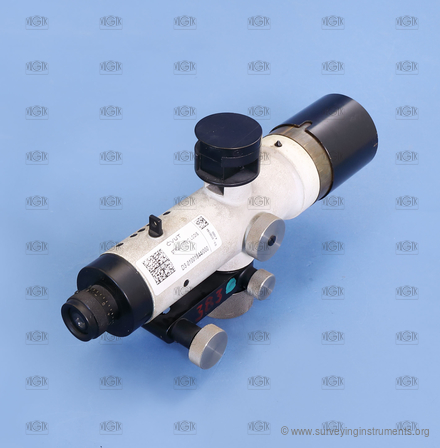

Ni 050
nivelační přístroj
Název výrobce uvedený na přístroji- Carl Zeiss Jena
- horizontace pomocí klínků
- dobrý

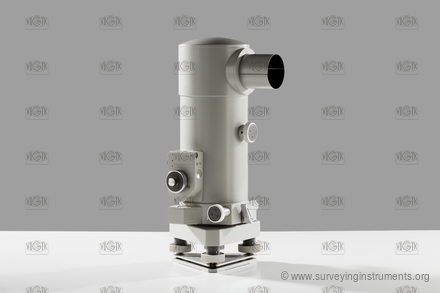

Ni 007
nivelační přístroj
Název výrobce uvedený na přístroji- Carl Zeiss Jena
- dalekohled má svislou konstrukci podobnou periskopu
- výborný stav

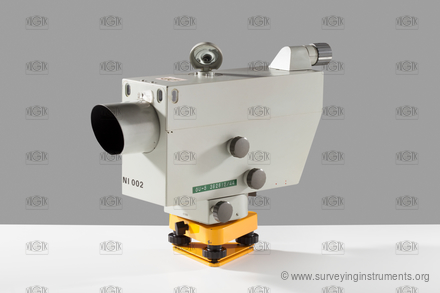

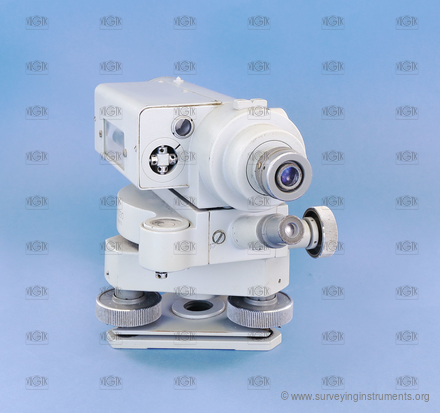

Ni 002
nivelační přístroj
Název výrobce uvedený na přístroji- VEB Carl Zeiss Jena
- neoriginální trojnožka - jiná barva
- zachovalé příslušenství
Ni 030
nivelační přístroj
Název výrobce uvedený na přístroji
- Carl Zeiss Jena
- nivelační libela v krytu s půleným obrazem
- dobrý

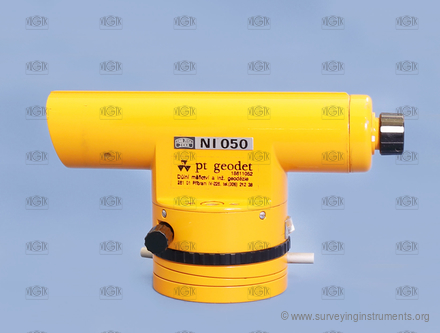

Ni 050
nivelační přístroj
Název výrobce uvedený na přístroji- Carl Zeiss Jena
- místo stavěcí šroubů jsou pro horizontaci použity dva klíny
- přístroj byl používán ve firmě pt geodet, která se zaměřovala na důlní měřictví a inženýrskou geodézii
- neúplné příslušenství

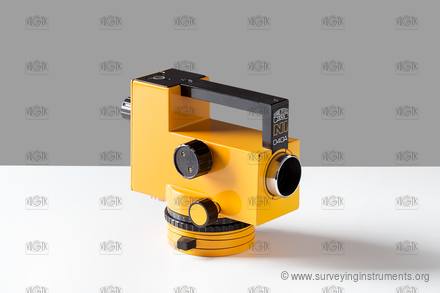

Ni 040A
nivelační přístroj
Název výrobce uvedený na přístroji- Carl Zeiss Jena
- pro horizontaci použity klínky místo stavěcích šroubů
- závit o průměru 14 mm
- velmi dobrý stav včetně příslušenství

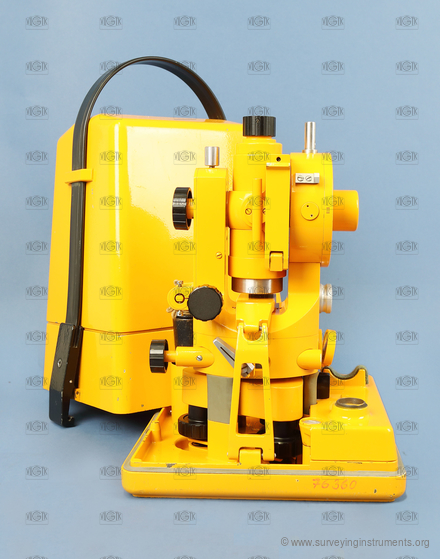

EOT 2000
totální stanice
Název výrobce uvedený na přístroji
- CARL ZEISS JENA
- typ přístroje - kompaktní kombinace elektronického dálkoměru a klasického teodolitu
- teodolit Theo 010B je upravenou alhidádovou částí nasazen na kvádr, obsahující dálkoměr
- levý nosník teodolitu je rozšířen, v něm je vestavěn měřící přístroj intenzity odraženého signálu s ovládacím točítkem
- dále je na levém nosníku ovládací prvek s polohou 1, 2 pro osvětlení
- centrovač je vložen do těla dálkoměru
- kabelem připojený displej a tlačítkový panel
- přístroj je možné použít pro běžnou trojpodstavcovou soupravu
- přesné práce
- chybí čtecí mikroskop
- kruhy jsou zakrytovány
PZL 100
ostatní měřidla
Název výrobce uvedený na přístroji
- Carl Zeiss Jena
- konstrukční úprava Ni 007
- kompenzátor, lomený dalekohled
- provažování k zenitu
- přesnost měření ve 2. polohách 0,8 mm / 100 m
- zejména při výstavbě panelových budov a výškových staveb
- zachovalý
