Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století
Th. IV

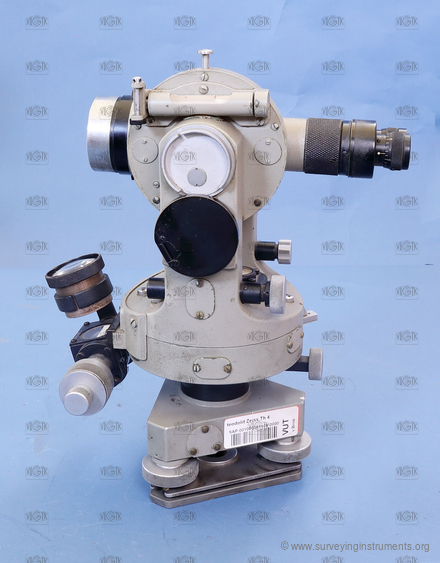

Název výrobce uvedený na přístroji
- Carl Zeiss Jena
- tangentový šroub vodorovného kruhu pro měření délek na vodorovnou lať
- citlivost alhidádové libely nelze určit - nemá rysky
- VÚGTK: S0121
- Vlastník: Vysoké učení technické v Brně
- Výrobce: Carl Zeiss Jena
- Vyrobeno: 01.01.1935
- Délka: 188 mm
- Šířka: 153 mm
- Výška: 284 mm
- Hmotnost: 5560 g
- S/N: 62701
- ryskový kříž:
-
- typ dalekohledu: prokladný jedním koncem
- připojení ke stativu: deskový s pérovou podložkou
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: gon
- možnost určení převýšení: ano
- typ dálkoměru: optický
- konstrukce dálkoměru: integrovaný
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ne
- délka dalekohledu se zasunutým okulárem: 185 mm
- průměr objektivu: 35 mm
- minimální vzdálenost zaostření dalekohledu: 2000 mm
- zvětšení dalekohledu: 22
- provedení centrovače: není
- buzola: není
- průměr vodorovného kruhu: 115 mm

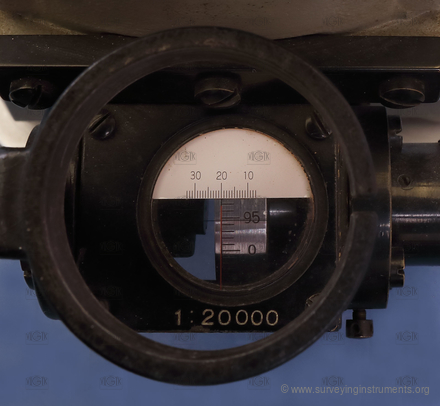

- hlavní odečítací pomůcka vodorovného kruhu: koincidenční mikrometr
- počet odečítacích pomůcek vodorovného kruhu: 1
- nejmenší dílek vodorovného kruhu: 1'
- nastavení nulového čtení na vodorovném kruhu: svora
- svislý kruh: ano
- segment výškového kruhu: ne
- průměr svislého kruhu: 88 mm
- hlavní odečítací pomůcky svislého kruhu: koincidenční mikrometr
- počet odečítacích pomůcek (segmentu) svislého kruhu: 1
- nejmenší dílek (segmentu) svislého kruhu: 1'
- křížová libela: ano
- délka (křížové) libely kolmé na záměru: 60 mm
- délka bubliny (křížové) libely kolmé na záměru: 10 mm
- nivelační libela: ne
- sázecí libela: ne
- indexová libela: ano
- délka indexové libely: 57 mm
- délka bubliny indexové libely: 15 mm
- citlivost indexové libely: 30 "
- určeno pro práce: přesné
