Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

BRT 006

Přesný název výrobce uvedený na přístroji
  • Carl Zeiss Jena

Konstrukční zajímavosti

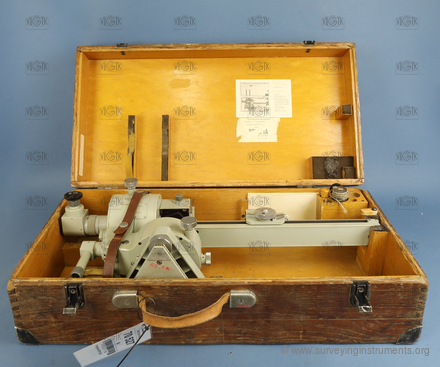

  • typ přístroje - autoredukční dvouobrazový dálkoměr do 60 m
  • autoredukce vypínatelná
  • do 120 m, resp. 180 m šikmá vzdálenost s latí
  • výškový kruh dělen v omezeném rozsahu
  • délka základny 305 mm

  • VÚGTK: S0090
  • Vlastník: Národní technické muzeum
  • Výrobce: Carl Zeiss Jena
  • Vyrobeno: 01.01.1966
  • Délka: 160 mm
  • Šířka: 570 mm
  • Výška: 260 mm
  • Hmotnost: 6970 g
  • S/N: 203126

  • ryskový kříž:
  • NK_024
  • typ dalekohledu: speciální
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: gon
  • typ dálkoměru: optomechanický
  • konstrukce dálkoměru: integrovaný
  • dosah dálkoměru: 60 m
  • autoredukce délek: ano
  • obraz v dalekohledu: vzpříměný
  • proměnná délka dalekohledu: ne
  • průměr objektivu: 30 mm
  • minimální vzdálenost zaostření dalekohledu: 1800 mm
  • zvětšení dalekohledu: 15
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 115 mm
  • hlavní odečítací pomůcka vodorovného kruhu: index
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 50 mgon
  • nastavení nulového čtení na vodorovném kruhu: pastorek
  • svislý kruh: ne
  • segment výškového kruhu: ano
  • rozsah segmentu výškového kruhu: 50 gon - 150 gon
  • průměr svislého kruhu: 115 mm
  • hlavní odečítací pomůcky svislého kruhu: index
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 50 mgon
  • křížová libela: ne
  • délka (křížové) libely rovnoběžné se záměrou: 55 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 15 mm
  • indexová libela: ne
  • nivelační libela: ne
  • sázecí libela: ne
  • citlivost alhidádové libely (plate level): 50 "
  • určeno pro práce: běžné
