Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

nivelační přístroj – Spitra

Název výrobce uvedený na přístroji

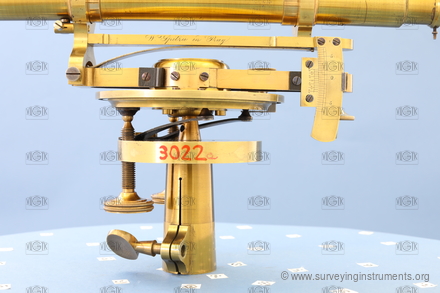

  • W. Spitra in Prag

Konstrukční zajímavosti
  • univerzální nivelační přístroj bez ryskového dálkoměru
  • dalekohled odnímací s dorazem na jedné straně
  • typ konstrukce IV.

  • VÚGTK: S0002
  • Vlastník: Národní technické muzeum
  • Výrobce: Spitra
  • Vyrobeno: 01.02.1850
  • Délka: 117 mm
  • Šířka: 170 mm
  • Výška: 210 mm
  • Hmotnost: 2240 g
  • S/N:

  • ryskový kříž:
  • NK_001
  • typ dalekohledu: překladný
  • připojení ke stativu: speciální
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • elevační šroub: ano
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 300 mm
  • délka dalekohledu s vysunutým okulárem: 328 mm
  • průměr objektivu: 33 mm
  • minimální vzdálenost zaostření dalekohledu: 6000 mm
  • zvětšení dalekohledu: 8

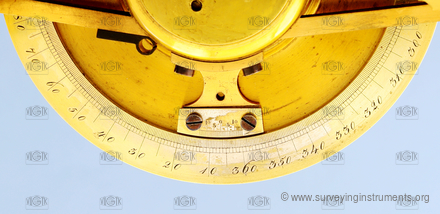

  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 107 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1'

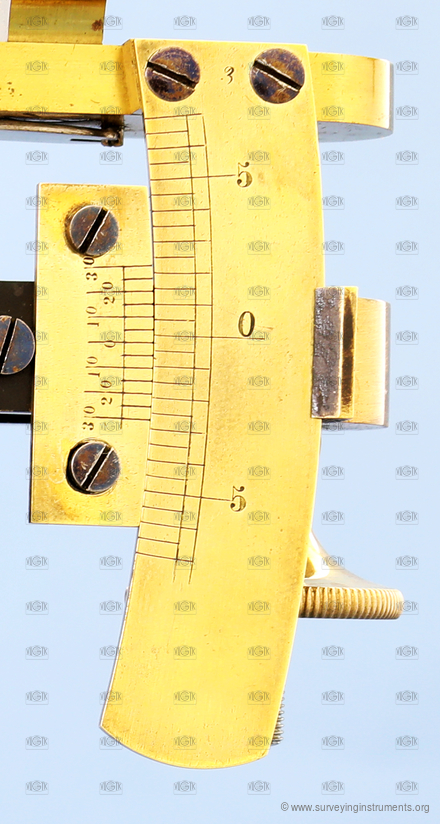

  • segment výškového kruhu: ano
  • rozsah segmentu výškového kruhu: -5°-+5°
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 5'
  • křížová libela: ne
  • nivelační libela: ne
  • sázecí libela: ano
  • délka sázecí libely: 115 mm
  • délka bubliny sázecí libely: 25 mm
  • citlivost sázecí / nivelační libely: 20 "
  • určeno pro práce: běžné
