Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

nivelační přístroj – Arnold Klíčník

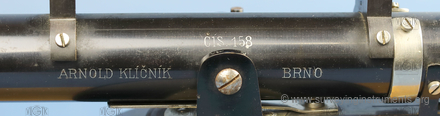

Název výrobce uvedený na přístroji
  • ARNOLD KLÍČNÍK BRNO

Konstrukční zajímavosti
  • typ konstrukce I.

  • VÚGTK: S0226
  • Vlastník: Hornicko-geologická fakulta, VŠB-TUO
  • Výrobce: Arnold Klíčník
  • Vyrobeno: 01.01.1910
  • Délka: 181 mm
  • Šířka: 84 mm
  • Výška: 125 mm
  • Hmotnost: 790 g
  • S/N: 158

  • ryskový kříž:
  • NK_001
  • typ dalekohledu: pevný
  • připojení ke stativu: tulejka
  • typ ustanovky: nekonečná - třecí
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • elevační šroub: ano
  • konstrukce dálkoměru: N/A
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 181 mm
  • délka dalekohledu s vysunutým okulárem: 207 mm
  • průměr objektivu: 20 mm
  • minimální vzdálenost zaostření dalekohledu: 4600 mm
  • zvětšení dalekohledu: 10.8
  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 87 mm
  • hlavní odečítací pomůcka vodorovného kruhu: index
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 45°
  • segment výškového kruhu: ne
  • křížová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 104 mm
  • délka bubliny nivelační libely: 22 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 10 "
  • určeno pro práce: běžné
